Гибкий вал для гравера, спидометра, бензокосы своими руками — рассказываем по полочкам

Гибкий вал: предназначение, особенности Гибкий вал представляет собой запасную часть электроинструмента, созданную для передачи крутящего момента от источника энергии (мотора) к.


Блок: 1/4 | Кол-во символов: 181
Источник: https://evdiral.ru/zamena-gibkogo-vala-trimmera/

Понадобится


  • Два подшипника от старых роликовых коньков (или похожие по размеру).

  • Стальной трос в защитном рукаве, от мотоцикла (или от велосипеда).

  • Металлическая трубка, подходящая диаметром под наружный диаметр подшипников.

  • Деревянная рукоять от старого паяльника (или похожая деревянная трубка).

  • Стальной шток для вала, на который в дальнейшем будет установлен патрон.

  • Цанговый зажим-патрон, с внутренним отверстием, под выбранный Вами шток вала.

  • Металлическая трубка, диаметром под внутренний диаметр подшипников.



Необходимый для работы инструмент и расходный материал:

  • Паяльник, олово и флюс.

  • Бор машинка или гравер, с пильным диском и сверлом на 3 мм.

  • Плоскогубцы.

  • Секундный клей с содой.

  • Изолента.

  • Нож.

  • Ножницы.

  • Солидол и машинное масло.



Блок: 2/4 | Кол-во символов: 765
Источник: https://SdelaySam-SvoimiRukami.ru/4913-kak-sdelat-gibkij-val-dlja-dreli.html

Какие операции выполняют при помощи гравера с гибким приводом


Превратить гравер с установленным на нем гибким валом в по-настоящему универсальное устройство помогают специальные насадки, к числу которых относятся:

  • шлифовальные и полировальные круги, позволяющие довести поверхность обрабатываемого изделия до безупречно гладкого состояния;
  • щетки, используемые для зачистки поверхности изделия и ее шлифовки в труднодоступных местах;
  • отрезные круги для резки изделий и обработки их рваных краев;
  • сверла, при помощи которых устройство превращается в миниатюрную дрель;
  • фрезы и абразивные круги, позволяющие выполнять обработку изделий в труднодоступных местах;
  • насадки в форме пера, при помощи которых выполняются гравировочные работы.

Чтобы обеспечить удобство работы с таким устройством, оснащенным гибким приводным валом, можно приобрести дополнительные приспособления – резиновые накладки на рукоятку, фиксатор кнопки включения и др.

Весьма полезными оказываются всякого рода держатели, в которых помимо вала и гравера можно закреплять различные насадки

К граверам, на которые устанавливается гибкий приводной вал, также относятся бормашина, используемая в стоматологии, машинка для выполнения маникюра, оборудование для обработки натурального камня и нанесения на поверхность изделий из него надписей и рисунков.

Можно также использовать гибкий вал для дрели или приобрести гибкий вал для шуруповерта. При помощи такого усовершенствования привычных электроинструментов насадка для шуруповерта или сверло могут быть с успехом применены для выполнения работ даже в самых труднодоступных местах.

Блок: 2/6 | Кол-во символов: 1628
Источник: http://met-all.org/oborudovanie/prochee/gibkij-val-gravera-dreli-shurupoverta-svoimi-rukami.html

Изготовление гибкого вала

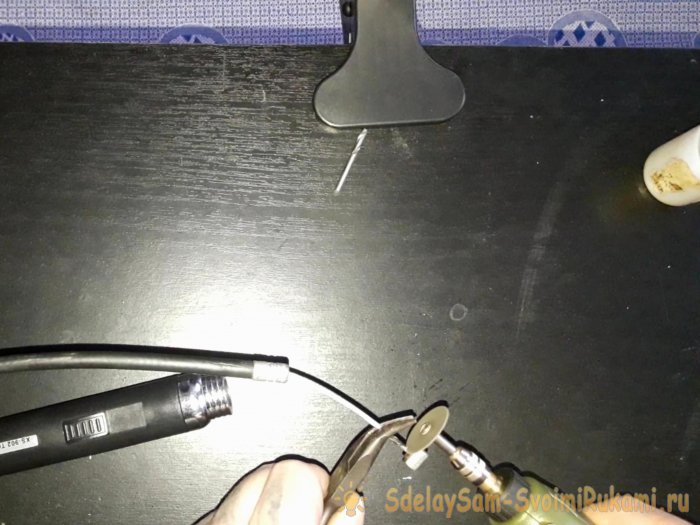

Первым делом подготовим тросик. Его необходимо вытащить из защитного рукава. Для того чтобы он не распустился, когда мы отрежем ограничительную пломбу, его необходимо пропаять оловом. Промазали флюсом, нагрели, пропитали оловом, отрезали.

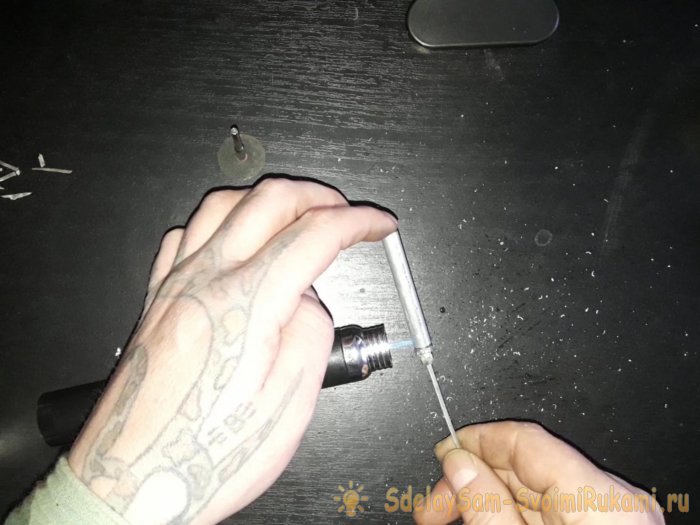

Вытаскиваем из рукава. На любом тормозном тросе, с другого конца имеется шток с резьбой, для регулировки тяги. Срезаем с него резьбу, так, чтобы остался небольшой отрезок, сантиметра полтора. Далее, припаяем на этот отрезок металлическую трубку, на которую в дальнейшем мы наденем подшипники. Так же мажем спаиваемые поверхности флюсом, надеваем трубку на отрезок, бросаем в трубку кусочек олова, и прогреваем паяльником, пока олово не расплавится и не расползётся по всем смазанным поверхностям.

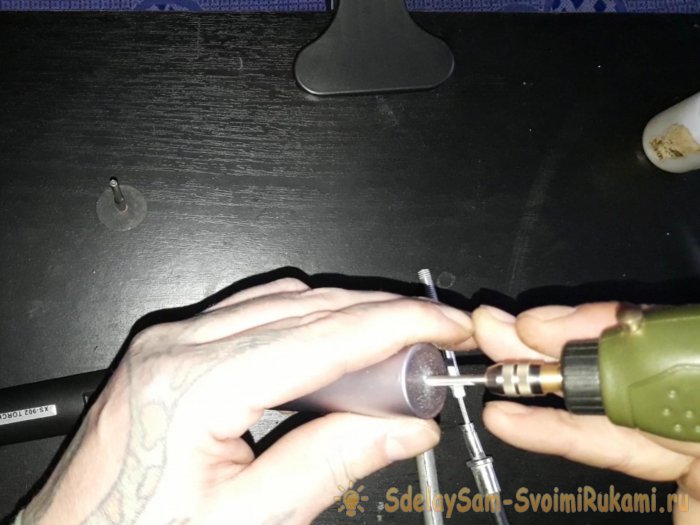

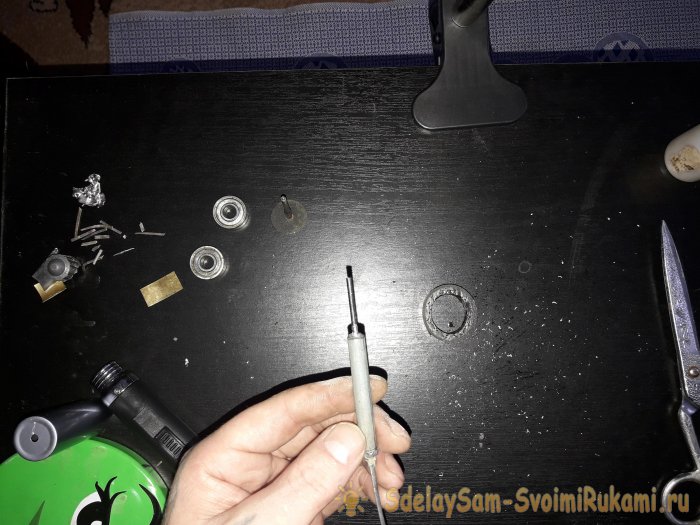

Пока остывает трубка с припаянным тросом, подготовим шток для патрона. Я взял его от CD привода. Но можно любой, подходящего калибра. Этот шток подгоняем под внутренний диаметр трубки, путём наматывания на него изоленты до достижения нужного калибра.


Вставляем шток в трубку, обмазав его клеем.

Когда клей внутри схватится, соединение получится не хуже, чем от пайки, это видно на видео… Далее приготовим корпус держателя. Я взял для этой цели алюминиевый корпус от флакона духов – он почти идеально подошёл под подшипники. Сверлим в торце корпуса отверстие под выход штока для патрона.

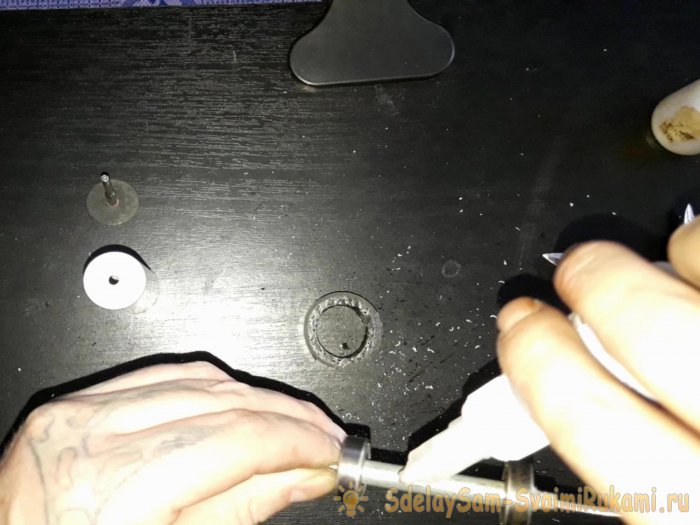

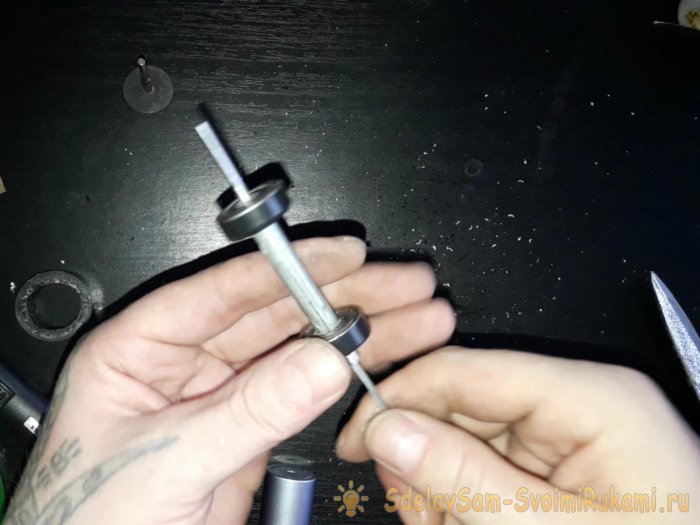

Надеваем на трубку с тросиком подшипники. Мои подшипники подошли чётко, но для верности я ещё капнул клея, для пущей надёжности.

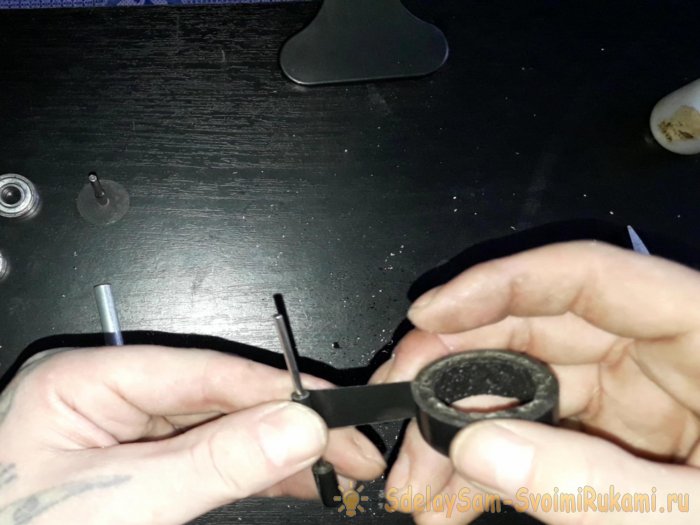

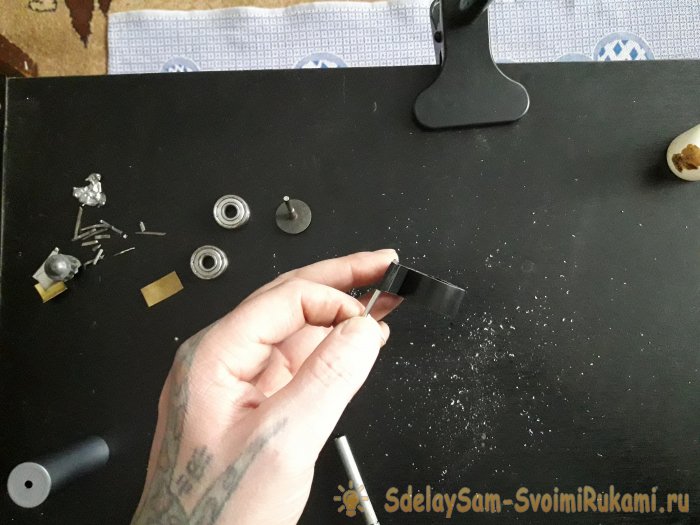

Далее, так же подгоняем подшипники под корпус с помощью изоленты.

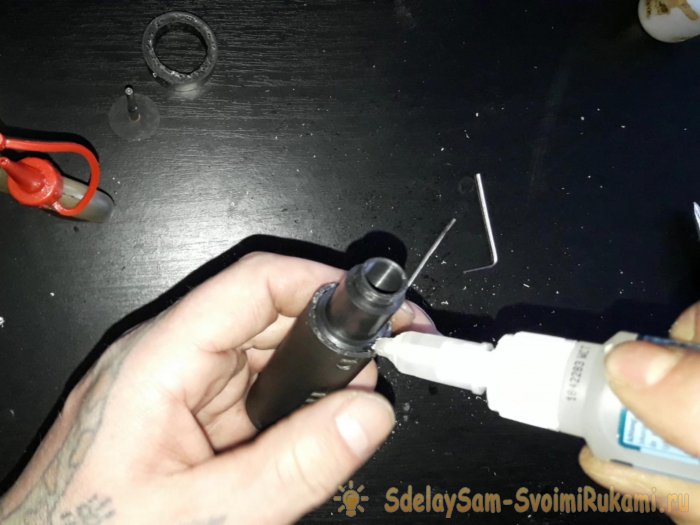

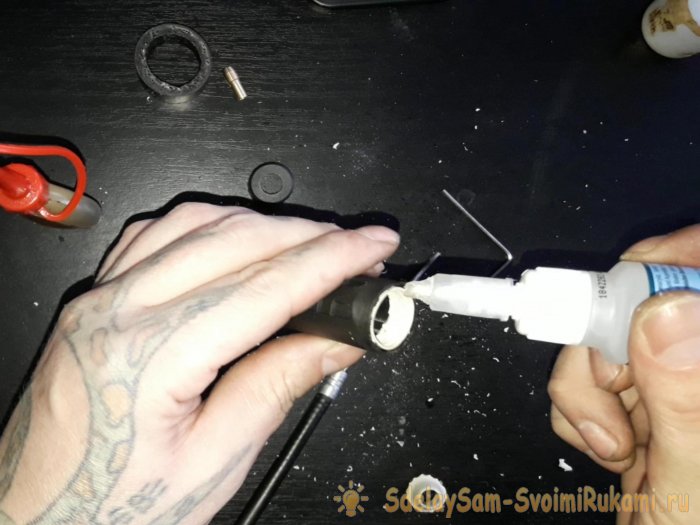

Капаем внутрь корпуса клей, и вставляем трубку с надетыми на неё подшипниками. Подшипники располагаем таким образом, чтобы остались свободные края корпуса. Примерно сантиметр.

Не забываем капнуть на подшипники по капле масла. Внимательно следим, чтобы клей не попал в механизм подшипников, иначе вся проделанная работа пойдёт насмарку! Клей я использовал Cosmo CA-500.200 – оторвать что-то приклеенное им крайне сложно, потому я и предпочёл его пайке… Итак, корпус вала готов. Осталось приделать деревянную часть рукояти с рукавом троса.

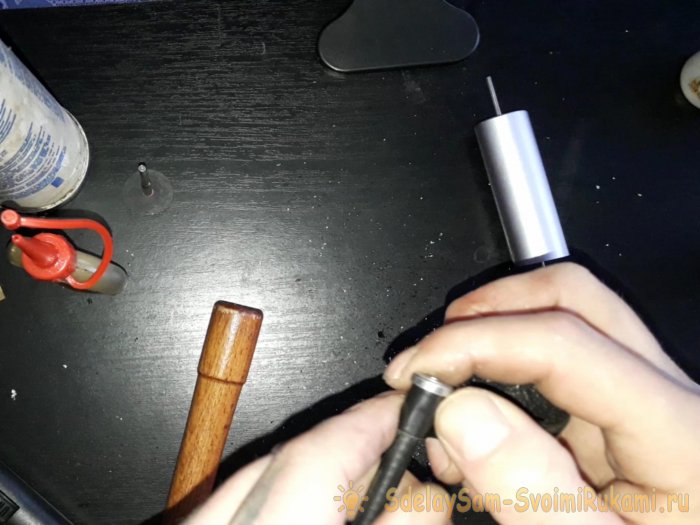

Продеваем рукав в деревянную рукоять, крепим её клеем внутри рукояти. Далее, обильно смазываем трос солидолом.

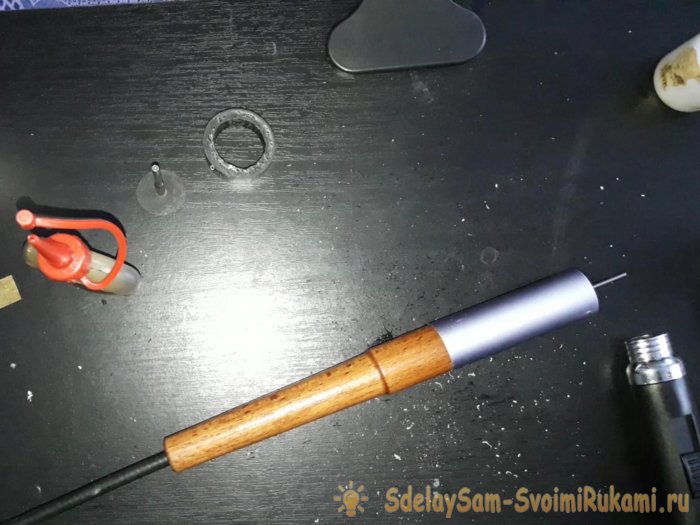

Продеваем его в рукоять с рукавом и крепим, опять же, клеем, деревянную рукоять к алюминиевому корпусу.

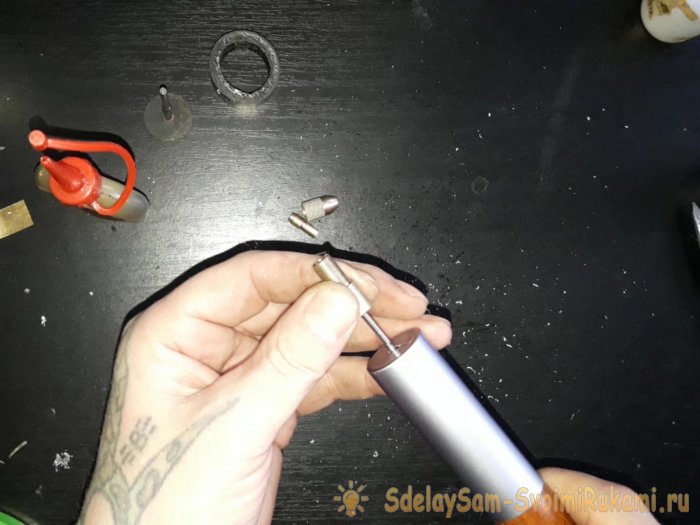

Устанавливаем патрон-цангу.

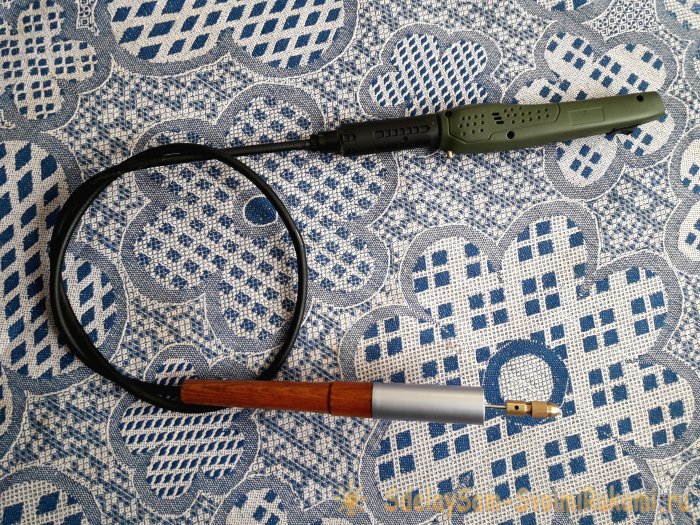

Если получившийся гибкий вал планируется использовать только для дрели или шуруповёрта, то на этом работа окончена – закрепляем торчащий конец троса в патрон дрели, и пользуемся с удовольствием!

А если Вы сделали вал для гравера, из тонкого велосипедного троса, то тут нужно сделать ещё и жёсткую защиту для патрона, чтобы упругий тросик не разболтал его. У каждого гравера есть крышка на резьбе, пониже патрона. Эта крышка снимается и, при необходимости, на это место накручивается пластмассовый патрон с тросом гибкого вала. Нам понадобится резьба, как на крышке, кусок пластмассовой трубы, в которую влезет резьба, и сужающееся окончание, в которое мы будем продевать рукав троса. Тут ничего сложного нет; склеиваем все части вместе, надеваем на рукав троса, зажимаем конец троса в патроне-цанге, и накручиваем получившийся колпачок на корпус гравера.


Он не даст вращающемуся стальному тросу разболтать латунный патрон-цангу. Я делал гибкий вал для дрели, но, чтобы показать наглядно, как его использовать с гравером, изготовил так же и такой защитный колпачок.

Такой вал много места для хранения не займёт – его легко скрутить в кольца, и повесить на гвоздик в сарае или кладовке, и в нужный момент он поможет вам сделать отверстие в труднодоступном месте, или вкрутить там шуруп.


Блок: 3/4 | Кол-во символов: 3611
Источник: https://SdelaySam-SvoimiRukami.ru/4913-kak-sdelat-gibkij-val-dlja-dreli.html

Как устроен и по какому принципу работает гравер


Гравер, который позволяет выполнять обработку деталей с высокой точностью и производительностью, работает по принципу обычной дрели, а внешне он очень похож на автоматическую ручку большого размера. Основными конструктивными элементами такого устройства являются:

  1. двигатель;
  2. гибкий приводной вал, передающий крутящий момент от двигателя на рабочую насадку;
  3. редуктор;
  4. вентилятор, служащий для охлаждения шпинделя;
  5. сам шпиндель с выступающей рабочей частью;
  6. корпус устройства со специальными отверстиями для выхода нагретого воздуха;
  7. гайка, предназначенная для фиксации используемых насадок;
  8. регулятор мощности устройства;
  9. блокировочная кнопка;
  10. выключатель питания;
  11. крючок для подвешивания выключенного устройства.

Устройство гравера

Вращение от двигателя передается на ось гибкого вала, обратная сторона которой соединяется с рабочей насадкой. Посадочные места насадок унифицированы, поэтому проблем с выбором требуемого инструмента и его заменой не возникает.

Блок: 3/6 | Кол-во символов: 1045
Источник: http://met-all.org/oborudovanie/prochee/gibkij-val-gravera-dreli-shurupoverta-svoimi-rukami.html

Смотрите видео


Блок: 4/4 | Кол-во символов: 16
Источник: https://SdelaySam-SvoimiRukami.ru/4913-kak-sdelat-gibkij-val-dlja-dreli.html

Ремонт газонокосилок и триммеров


Газонокосилки и триммеры — незаменимый вид садовой техники. Но, как и любому другому сложному оборудованию, им свойственно иногда ломаться. Специалисты Инструмент-Сервис в Казани придут на помощь при любом виде поломке техники любой сложности. Мы профессионально сможем отремонтировать триммер или газонокосилку, имея собственный склад оригинальных запчастей, внушительный опыт работы по такому ремонту и низкие цены на обслуживание газонокосилок и триммеров.

Если Ваша давшая сбой газонокосилка не помещается в машину или у Вас просто нет времени везти её на ремонт к нам, то мы можем самостоятельно забрать сломанную технику и привезти её отремонтированной в кратчайшие сроки. Также по приезду наш мастер проведёт начальную диагностику и определит примерную стоимость ремонта триммера или газонокосилки.

Но даже если Ваша садовая техника не требует ремонта, Вам следует задуматься о том, что периодически её нужно обслуживать — будь то электрическая или бензиновая газонокосилка. Мы грамотно и качественно проведём ТО газонокосилки. Как правило, плановое ТО включает в себя не так много работы и потому стоит недорого. Для бензиновых триммеров и газонокосилок ТО включает замену свечей, топливного (по мере необходимости) и воздушного фильтров, а также моторного масла. Для электрических — очистка вентиляционных отверстий; и для обоих типов — общая очистка от засохшей травы и грязи, внешний осмотр и заточка ножей. К слову, заточка ножей газонокосилки или триммера — это одна из наиболее распространённых работ, которую мы предоставляем, и предоставляем её качественно и быстро.

Что касается триммеров, то распространённые виды их ремонта включают в себя:

  • Замена шпули.
  • Смазка или замена гибкого вала.
  • Ремонт стартерного узла.
  • Ремонт системы зажигания.
  • Ремонт или замена двигателя.
  • Ремонт редуктора триммера.
  • Регулировка карбюратора.
  • Отладка топливной системы.

Мы ремонтируем все популярные марки газонокосилок и триммеров, включая:

Что у меня: газонокосилка или триммер?

Очень часто любители личного домохозяйства путают эти два понятия. Между тем, это два принципиально разных типа техники, хотя и служат они одной цели. Но отличить их очень просто.

Газонокосилка — это инвентарь, который не нужно поднимать — он имеет колёса. Ещё одна отличительная черта газонокосилки — это специальная ёмкость для сбора травы — газонокосилка не раскидывает траву по участку, как это делает триммер. Тем не менее, некоторые виды газонокосилок специально создают мульчирующий слой травы при работе, раскладывая её по земле.

Триммер — инструмент, который нужно носить на себе — чаще с помощью специального ремня на плече. Триммером можно регулировать высоту скоса, непосредственно поднимая или опуская его над землёй собственными руками. Газонокосилка же настраивается за счёт клиренса.

Блок: 4/4 | Кол-во символов: 2811
Источник: https://evdiral.ru/zamena-gibkogo-vala-trimmera/

Правила работы с гравером, оснащенным гибким валом

Существует ряд правил, которых следует придерживаться при использовании гравера с гибким валом для обработки различных материалов.

Что необходимо сделать перед началом работы

Перед началом работы выбирают насадки. Все они должны находиться под рукой, чтобы потом не тратить время на их поиски. Пока устройство в выключенном состоянии, его лучше подвешивать на специальный крючок, который поставляется в комплекте с большинством современных моделей.

Предотвратить прилипание образующейся в процессе обработки стружки к поверхности инструмента можно, если предварительно покрыть его слоем парафина. Следует иметь в виду: если в конструкции инструмента не предусмотрена принудительная вентиляция, работать им можно не больше 15–25 минут, а затем надо давать ему время на естественное остывание. Поступая таким образом, вы убережете свой гравер от преждевременного выхода из строя.

Держа гравер руками, нужно стараться не закрывать ладонями вентиляционные прорези

Изменение режима

Изменять скорость, с которой вращается инструмент гравера, оснащенного гибким валом, необходимо как при смене выполняемых операций, так и при переходе на обработку другого материала. На невысоких оборотах выполняют обработку более мягких материалов, таких, например, как пластик. Если обрабатывать такие материалы на высоких оборотах, это может привести к интенсивному нагреву инструмента и оплавлению краев обрабатываемой детали. На средних оборотах выполняют обработку изделий из металла, на высоких – из твердого природного камня.

Как правильно ухаживать за гравером

Как и любое другое техническое устройство, гравер, оснащенный гибким приводным валом, нуждается в соответствующем уходе. Правильно и регулярно выполняемый, такой уход не только позволит использовать устройство на его максимальной мощности, но и значительно продлит срок его безаварийной эксплуатации.

В процессе обработки, выполняемой при помощи гравера, лопасти его вентилятора активно забиваются пылью и мелкими частицами отработанного материала. Чтобы такой вентилятор работал эффективно, его необходимо регулярно чистить, используя мягкую ткань, смоченную в мыльном растворе. Ни в коем случае нельзя применять для этих целей различные растворители и агрессивные моющие средства, которые могут привести к преждевременному повреждению лопастей вентилятора.

Для очистки и смазки внутренностей инструмент приходится разбирать. Эта нечастая процедура требует определенных ремонтных навыков

Техническое состояние насадок, используемых в комплекте с гравером, также необходимо регулярно проверять. Изношенные насадки следует сразу заменять на новые, так как они могут стать причиной повышенной вибрации устройства, что в итоге приведет к его преждевременному выходу из строя.

Очень важно уделять постоянное внимание техническому состоянию гибкого приводного вала гравера. На защитной оболочке вала, которая изготавливается из полимерных материалов, не должно быть серьезных механических повреждений, которые могут привести к преждевременному выходу вала из строя. После каждого использования гравера его приводной гибкий вал желательно очищать от пыли и других загрязнений, протирать и при необходимости смазывать наконечники, при помощи которых он подсоединяется к электродвигателю и рабочей насадке.

Для смазки внутреннего троса используют жидкое масло

В процессе работы надо следить за тем, чтобы гибкий вал не перегибался слишком сильно. Как при хранении, так и в процессе работы необходимо обеспечить защиту гибкого вала от механических повреждений.

Современные модели граверов и гибкие валы, при помощи которых они приводятся в действие, являются достаточно надежными устройствами. При обеспечении регулярного ухода они способны служить довольно долго без ухудшения своих технических характеристик.

Блок: 6/6 | Кол-во символов: 3828
Источник: http://met-all.org/oborudovanie/prochee/gibkij-val-gravera-dreli-shurupoverta-svoimi-rukami.html
