Электроконтактный манометр — схема подключения, типы, принцип работы

В водо- и газоснабжении, в нефтегазовой, химической отрасли для управления потоком жидкости или газа применяются задвижки с электроприводом.

-->

Алгоритм работы достаточно прост.

  1. В качестве подвижного контакта в системе используется стрелка манометра.
  2. Когда будет достигнут определенный уровень давления (значение можно установить в зависимости от стоящей перед устройством задачи), стрелка смещается.
  3. При этом возможно как замыкание, так и размыкание цепи, что вызывает, соответственно, включение или отключение активного компонента системы.

Манометры, применяемые при монтаже трубопроводных систем, могут иметь самую разную компоновку. Выделяют такие группы:

  • Одноконтактные – срабатывающие на замыкание (исполнение I по ГОСТ 2405-88) либо на размыкание (исполнение II). Приборы данного исполнения используются крайне редко.
  • Двухконтактные – настроенные на пары значений (III, IV, V и VI типы).

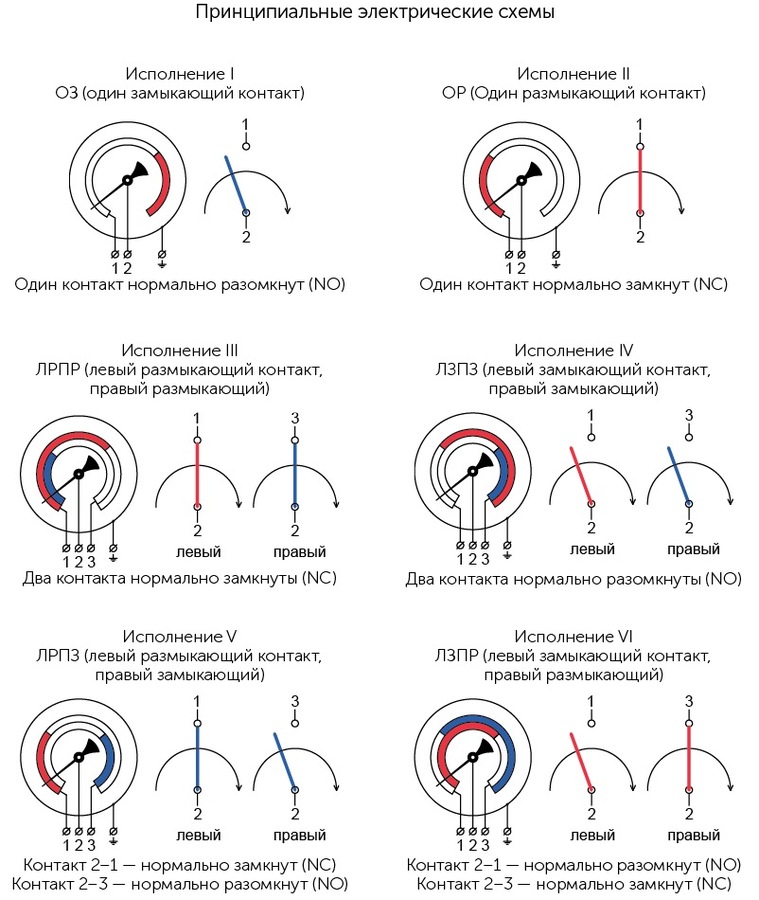

В соответствии с ГОСТ 2405-88 в манометрах ЭКМ, сигнализирующее устройство имеет четыре варианта исполнения:

  • III – два размыкающих контакта.
  • IV – два замыкающих контакта.
  • V – один контакт размыкающий (минимальное значение, синяя маркировка), один контакт замыкающий (максимальное значение, красная маркировка).
  • VI –конфигурация, обратная предыдущей (замыкание на минимуме, размыкание на максимуме).

V тип исполнения считается стандартным, поскольку именно такой принцип функционирования манометров используется в большинстве схем.

Рассмотрим пример на основе работы насоса — до первой уставки насос будет накачивать давление в систему, между уставками оба контакта будут разомкнуты и система будет работать в обычном режиме, при достижении второй уставки замкнутый контакт подаст сигнал на откачку давления.

Блок: 2/3 | Кол-во символов: 1680
Источник: http://www.manomarket.ru/blog/princyp-raboty-elektrokontaktnogo-manometra

Подключение электроконтактного (сигнализирующего) манометра

 В зависимости от назначения используются различные модификации манометров ЭКМ, имеющие различные типы электрических схем:

— тип 1 – одноконтактный на замыкание;

— тип 2 – одноконтактный на размыкание;

— тип 3 – двухконтактный на размыкание-размыкание;

— тип 4 – двухконтактный на замыкание-замыкание;

— тип 5 — двухконтактный на замыкание-размыкание;

— тип 6 — двухконтактный на размыкание-замыкание.

 (Для наглядности далее приведено обозначение возможных коммутирующих групп на электрической схеме, для манометров типа с 3 по 6)

Так, из принятых стандартов для сигнальных устройств, следует сказать о цветовой маркировке коммутационных проводов электроконтактных манометров.

 При изготовлении, а соответственно и при  подключении коммутационных проводов манометров приняты следующие цвета:

— минимум – синий;

— красный – максимум;

— желтый – общий.

Блок: 4/5 | Кол-во символов: 937
Источник: http://xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/vodosnabzhenie/570-manometr-elektrokontaktnyj-signaliziruyushchij-printsip-raboty-primenenie-konstruktsiya-markirovka-i-tipy-dlya-sistem-vodosnabzheniya

Реже встречаются задвижки с однофазным электроприводом

Рассмотрим автоматику управления электроприводом SP0. Данный электропривод интересен тем, что питание электродвигателя в минимальной комплектации отключается самим приводом при достижении крайних состояний – положений «открыто» и «закрыто».

Допустим, что задвижка закрыта (Рис. 4). При замыкании манометром фазового провода через вывод min и нормально замкнутые контакты кв реле времени РВ срабатывает промежуточное реле РПО. Это реле замыкает свою цепь питания контактами ко2, включает магнитный пускатель ПО контактами ко1 и подключает нулевой провод к реле времени РВ через контакты ко3. При полностью открытой задвижке конечный выключатель S3 подключает вывод 20 к выводу 22, замыкая линию фазы и включая реле времени. Через промежуток времени, определяемый реле РВ, контакт кв размыкает питание всей схемы открытия.

Схема управления закрытием задвижки аналогична рассмотренной схеме – при достижении верхнего предела давление манометр включает промежуточное реле РПЗ и пускатель ПЗ, также замыкается нулевой провод на реле времени. При полном закрытии задвижки замыкаются выводы 23 и 26 через переключатель S4, запуская реле времени. Через размыкание общего контакта кв обесточивается схема закрытия.

Включение реле времени необходимо для компенсации инерционности электроконтактного манометра. Без задержки возможно многократное срабатывание схемы до размыкания выводов min или max от общего провода.

Рис.4

Пишите ,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
