Пружинная шайба (гроверная) — разновидности, аналоги, изготовление

Шайбы гроверы – это крепежные металлические детали, имеющие форму кольца, разрезанного под углом. Данный метиз выпускается из специальной закаленной стали, а также из нержавеющей стали.


Блок: 1/4 | Кол-во символов: 193
Источник: https://promkrepez.ru/catalog/shayby/grovernye-shayby/

История создания детали

В 19 веке машиностроение начало стремительно развиваться, что привело к необходимости создания надежных и прочных видов соединения. Резьбовые конструкции не отличались высоким качеством, другие разновидности не приносили должного эффекта из-за восприимчивости нагрузки. Под воздействием вибрации и колебаний соединения теряют прочность и герметичность. С появлением пружинной шайбы ситуация значительно улучшилась. Деталь отличается прочностью и надежностью, которая сохраняется даже при различных нагрузках.

Конструкция представляет собой простой элемент, благодаря чему ее стоимость остается низкой без ущерба надежности. Производство шайбы регулируется нормативами, установленными в ГОСТ 6402-70. Основными особенностями гровера являются следующие:

  • представляет собой обычную часть пружины;
  • исключено непроизвольное откручивание благодаря направлению, противоположному ходу гайки;
  • с помощью кромки конструкция вращается и после впивается в поверхность заготовки.

В маркировке изделия обозначаются характеристики детали, в том числе материал изготовления и показатели диаметра. Для производства используются определенные марки металла, которые способны обеспечить высокие эксплуатационные свойства.

Блок: 2/8 | Кол-во символов: 1226
Источник: https://boltzavod.ru/pruzhinnaya-shajba-grover-osobennosti-raznovidnosti-primenenie/

Шайбы


Шайба – крепёжное изделие, подкладываемое под другое крепёжное изделие для:

  • создания большей площади опорной поверхности,
  • уменьшения взаимного повреждения  детали,
  • предотвращения самоотвинчивания крепёжной детали,
  • уплотнения соединения с прокладкой.

Когда мы говорим о шайбе, то чаще всего представляем себе диск с отверстием посередине. Такая шайба называется круглой плоской и описывается всего тремя размерами: номинальным или внутренним диаметром d, наружным диаметром D и толщиной s.

Номинальный диаметр – это диаметр болта, с которым данная шайба совместима; если болт имеет метрическую резьбу, например, 6 мм, то про шайбу даже говорят, что она имеет диаметр М6. Разницу между наружным и внутренним диаметром, деленную пополам, часто называют шириною шайбы. Отношение внутреннего и наружного диаметра (D/d) также используется при описании шайб. Основной круглой плоской шайбой принято считать шайбу с D/d = 2 +/- 0,3.

Наименование круглой плоской шайбы D/d s
Основная DIN 125 1,71 – 2,35 0,3 – 12
Узкая подкладная DIN 433 1,62 – 2,06 0,3 – 3
Для деревянных конструкций DIN 440 3,21 – 3, 27 2 – 10
Опорная подгоночная DIN 988 1,25 – 2 0,1 – 2
Для пальцев, нормальная DIN 1440 1,36 – 2 0,8 – 8
Для пальцев, грубое исполнение DIN 1441 1,26 – 1,81 0,8 – 14
Для высоконагруженных соединений DIN 6916 1,78 – 1,85 3 – 6
Для пружинных штифтов DIN 7349 2,19 – 2,81 1 – 10
Кузовная (WIDE) 3,75 – 5 1,2 – 1,4
Увеличенная DIN 9021 2,77 – 2,96 0,8 – 5

Как видно, диапазоны размеров шайб очень широки и зачастую перекрываются. Чтобы подобрать необходимую шайбу, удобно пользоваться простейшей таблицей с возможностью фильтрации. Однако и из этих похожих изделий можно выделить весьма специфичные группы.

  • Так шайбы для деревянных конструкций и для зажимов и пальцев отличаются своей толщиной.
  • Шайба для деревянных конструкций имеет исполнение (V) с квадратным отверстием.
  • Опорные подгоночные шайбы в узком диапазоне имеют 8 значений толщин для каждого отношения D/d, которое изменяется незначительно.
  • Кузовная шайба WIDE выделяется своей шириной.

Блок: 2/11 | Кол-во символов: 2443
Источник: https://www.cki-com.ru/articles/washers-rings/

Разновидности шайбы гровера

Чаще всего пружинная шайба применяется для создания болтовых соединений. Если необходимо увеличение площади контакта, конструкция дополняется обычным вариантом исполнения. Это является гарантией прочности. При рассмотрении чертежа метиза можно выделить два варианта:

  • Простой. Пружинная шайба может иметь разные показатели диаметра и толщины витка. Конструкция характеризуется обязательным отклонением витков под определенным углом относительно центральной оси.
  • Сложный. Подходит для высоконагруженных соединений, в том числе ударных и вибрационных.

Сегодня широким спросом пользуется гроверная оцинкованная шайба DIN 127 M8. Деталь превосходит аналогичные варианты благодаря специальной обработке, предназначенной для защиты поверхности от различных внешних воздействий. Также распространен крепежный элемент DIN 7980, который также имеет свои отличительные особенности.

Метизы производят с правой навивкой, в некоторых случаях допускается применение конструкций с левым витком.

Блок: 3/8 | Кол-во символов: 1007
Источник: https://boltzavod.ru/pruzhinnaya-shajba-grover-osobennosti-raznovidnosti-primenenie/

Применение шайбы

Такая пружинная шайба крайне необходима там, где требуется обеспечить максимальную фиксацию конструкционных элементов, которые подвержены сильным вибрационным нагрузкам. Особая конфигурация шайбы является удачным пружинящим элементом, который не дает возможность гайке самопроизвольно открутиться.

Гровер снижает давление на опорную поверхность, в связи с чем она востребована даже при работе с тонколистными поверхностями и материалами. Таким образом, предотвращается поломка крепежа. Предохраняются от повреждения и скрепляемые элементы конструкции.

Особенно востребованы гроверные шайбы в машиностроительной отрасли. С их помощью производится крепление самых разнообразных агрегатов, систем, узлов. В высокоточном приборостроении оцинкованный гровер, имеющий минимальное сечение, применяется в качестве контрящего элемента соединения. Скромные размеры не мешают ему существенно повышать надежность механизмов, машин, оборудования.

Блок: 3/4 | Кол-во символов: 973
Источник: https://promkrepez.ru/catalog/shayby/grovernye-shayby/

Преимущества и недостатки пружинной шайбы гровера


Главное преимущество конструкции — это низкая стоимость и простая технология производства. Среди недостатков гроверной шайбы выделяется несколько:

  • недостаток усилия конструкции по причине высоких динамических нагрузок в процессе эксплуатации;
  • во время затягивания шайба может превратиться в простую пластинку, которая теряет фиксирующие свойства;
  • запрещено повторное применение метиза после демонтажа, поскольку элемент значительно деформируется.

Пружинная шайба подходит для организации простых и временных соединений. Если есть возможность заменить конструкцию на более надежную — рекомендуется выполнить демонтаж и установить другие крепежные элементы.

Блок: 4/8 | Кол-во символов: 706
Источник: https://boltzavod.ru/pruzhinnaya-shajba-grover-osobennosti-raznovidnosti-primenenie/

Производство и продажа крепежных элементов

Предприятие «Специальный Промышленный Крепеж» выпускает и реализует гроверы самых разнообразных типов. Они различаются по диаметру, который может быть от 2 до 48 мм. Благодаря широкому ассортименту мы имеем возможность удовлетворить большой круг потребителей. Принимаются заказы на изготовление элементов по индивидуальным требованиям заказчика.

Блок: 4/4 | Кол-во символов: 395
Источник: https://promkrepez.ru/catalog/shayby/grovernye-shayby/

Замена пружинной шайбы

Для надежной фиксации гайки применяются различные конструкции, которыми успешно заменяется гровер. В число самых распространенных вариантов метизов входят несколько:

  • Самоконтрящаяся гайки. Крепежный элемент характеризуется отличительным вкладышем из пластика, который используется для уменьшения вибрационных и ударных нагрузок. Это исключает самопроизвольное раскручивание. Для изготовления метиза применяются более сложные технологии, что отражается на его стоимости.
  • Шайба тарельчатого типа. Она отлично подходит для замены стандартной пружинной шайбы, отличается низкой ценой и увеличенными показателями надежности.
  • Коронная гайка. Подходит в различных случаях, когда необходимо создать отверстие для установки шплинта. Соединение относится к категории ступенчатых, при этом является надежным.
  • Фланец зубчатого типа. Метиз характеризуется насечками, предназначенными для плотного сращивания с гайкой. Это гарантирует прочность соединения и устойчивость к самопроизвольному откручиванию.
  • Контрящая шайба. Отличается множеством зубчиков, использующихся для плотной фиксации.
  • Пластины с усиками. Данный вид соединения отличается от привычных. Надежность обеспечена за счет того, что один из усиков устанавливается в детали, оставшимися необходимо обогнуть витки. Существует несколько видов крепежного элемента, поэтому для каждого случая выбирайте подходящий вариант.
  • Проволочные замки. Метизы также характеризуются низкой ценой и простотой производства.

При выборе руководствуйтесь условиями использования, техническими характеристиками изделия и другими факторами, которые могут повлиять на прочность соединения.

Блок: 5/8 | Кол-во символов: 1639
Источник: https://boltzavod.ru/pruzhinnaya-shajba-grover-osobennosti-raznovidnosti-primenenie/

Альтернативные варианты для стопорения


В процессе закручивания винтовой пары, витое кольцо сжимается и приобретает форму обычной шайбы. Сила трения при этом более высокая, однако эффект натяга буде все же не сильно большим.

После однократного использования кольцо теряет большую часть своих качеств и для крепления подвижных элементов, особенно на ответственных деталях, его использование недопустимо.

Поэтому даже если вы используете деталь, входящую в каталог лучших гроверов, то риск снижения прочности крепления все же остается. Альтернативу можно найти – таких вариантов несколько:

  • гайка с самоконтрящимся действием;
  • тарельчатая гайка с пружинным эффектом;
  • гайки коронного типа и с цилиндрическим поясом;
  • зубчатый фланец;
  • шайбы контрящие и с усиками и т.д.

Использование шайб гроверного типа помогает обеспечить более прочное крепление и существенно снизить риск раскручивания деталей. Для разных материалов основания и направлений вкручивания можно подобрать соответствующий тип кольца или заменить его альтернативным способом стопорения.

Блок: 5/6 | Кол-во символов: 1048
Источник: https://materialyinfo.ru/grover/

Разновидности пружинных шайб

Производство гровера регулируется стандартом ГОСТ 6402-70. В нормативах установлены требования к материалу изготовления, типоразмерам и другим техническим характеристикам изделия. В процессе изготовления производитель придерживается следующих правил:

  • изделие может быть из бронзы, различных марок стали и некоторых цветных сплавов;
  • показатели твердости варьируются от 40 до 48 HRC, для бронзовых конструкций значение превышает 90 HRC;
  • технология производства выбирается изготовителем, при этом важно соблюдать отсутствие дефектов, заусениц, трещин и других видов брака изделия;
  • иногда допускаются незначительные дефекты, которые не влияют на прочность соединения;
  • на заключительном этапе выпуска изделие подвергается различным испытаниям.

Чаще всего качественные шайбы производят из пружинной стали. Материал обеспечивает максимальную прочность и устойчивость к внешним воздействиям. С помощью термообработки увеличивается твердость метиза.

Блок: 6/8 | Кол-во символов: 970
Источник: https://boltzavod.ru/pruzhinnaya-shajba-grover-osobennosti-raznovidnosti-primenenie/

Фото гровера


Также рекомендуем посетить:

Блок: 6/6 | Кол-во символов: 79
Источник: https://materialyinfo.ru/grover/

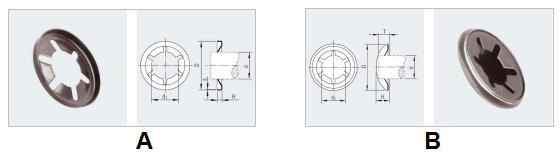

Стопорная шайба Star-Lock

Шайба стопорная Star-Lock предназначена для быстрого монтажа (или демонтажа) на валу. Бывает в двух исполнениях: А – открытая; В – с колпачком. Также существуют варианты для квадратных валов, различных внешних диаметров.

Подробнее можно ознакомиться в обзорном ролике.

Блок: 7/11 | Кол-во символов: 320
Источник: https://www.cki-com.ru/articles/washers-rings/

Установка гроверной шайбы


Процесс монтажа метиза незначительно отличается от стандартного варианта установки других схожих крепежей. Среди основных особенностей можно выделить такие, как:

  • конструкция размещается между гайкой и соединяемой деталью;
  • гровер можно использовать совместно с обычными гайками.

Пружинная гайка востребована благодаря простоте эксплуатации. Поэтому она встречается в различных сферах в качестве временного или постоянного крепежа. Лучше со временем заменить деталь на более дорогую по нескольким причинам:

  • гровер восприимчив к механическим повреждениям;
  • невозможно повторное использование по причине деформации;
  • технические свойства со временем снижаются.

Не рекомендуется использовать гроверную шайбу для соединений, которые являются ответственными.

Блок: 8/8 | Кол-во символов: 775
Источник: https://boltzavod.ru/pruzhinnaya-shajba-grover-osobennosti-raznovidnosti-primenenie/

Шайбы сложных форм

Шайбы более сложных форм имеют специфическое применение.

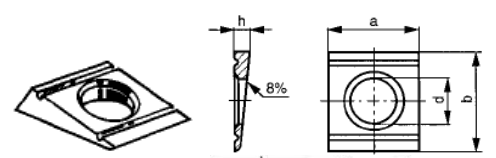

Шайба косая четырехугольная для швеллеров. Компенсирует уклон полки 8%. DIN 434.

Шайба косая четырехугольная для двутавров. Компенсирует уклон полки 14%. DIN 435.

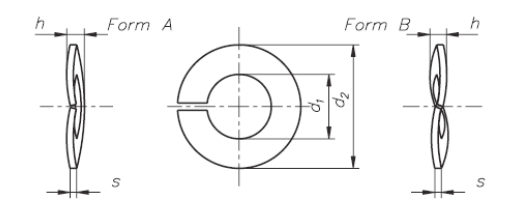

Шайба пружинная разрезная DIN 128 A — выпуклая, B — волнистая.



Шайба цельная пружинная DIN 137 A — выпуклая.


Шайба цельная пружинная DIN 137 B — волнистая.

Шайба цельная зажимная упругая для резьбовых соединений DIN 6796.


Шайба цельная упругая с прокладкой из атмосферостойкой нестареющей резины EPDM.

Шайба «розетка» декоративная с углублением под потайную головку.

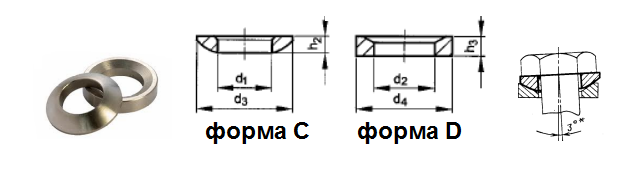

Шайбы DIN 6319: сферическая (форма C) и коническая (форма D) для станочных приспособлений. Позволяют компенсировать несоосность деталей в соединении.

Блок: 8/11 | Кол-во символов: 863
Источник: https://www.cki-com.ru/articles/washers-rings/


Контактная рифлёная шайба


Контактная рифлёная шайба имеет на рабочей поверхности острые выступы, предназначенные для процарапывания покрытия или продуктов коррозии и тем самым обеспечивающие надёжный контакт соединения.

Блок: 9/11 | Кол-во символов: 237
Источник: https://www.cki-com.ru/articles/washers-rings/

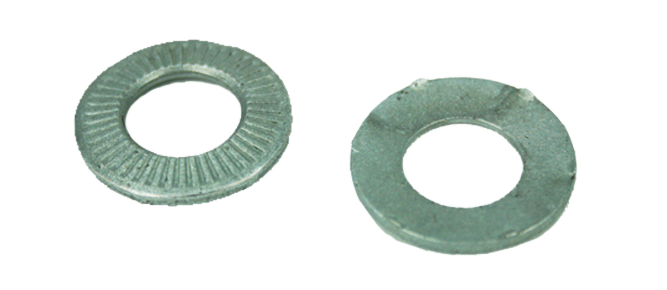

Стопорные шайбы с зубцами и насечками

Также существуют несколько вариантов упругих стопорных шайб с зубцами и различными типами насечек. Изготавливают их чаще из пружинной стали и наносят цинк-ламельное покрытие. Разные производители называют их по-разному: SCHNORR, Sperrkant или просто по номеру артикула, – но принцип работы  и габариты у них схожи. В основном различают по наружному диаметру – узкие, средние и широкие.

Блок: 10/11 | Кол-во символов: 438
Источник: https://www.cki-com.ru/articles/washers-rings/

Кольца

Родственными по отношению к стопорным шайбам являются стопорные кольца. Родство настолько близкое, что не всегда понятно, почему одни из них – шайбы, а другие – кольца. Кольца также применяются для стопорения на валах или отверстиях. Иногда их называют кольца Зегера. Среди нескольких конструкций стопорных колец в ассортименте ЦКИ представлены только эксцентрические кольца в нормальном исполнении.

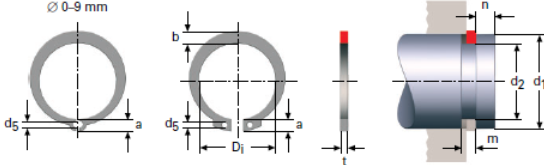

Кольцо стопорное для вала эксцентрическое наружное DIN 471.

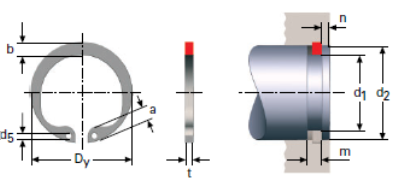

Кольцо стопорное для отверстия эксцентрическое внутреннее DIN 472.

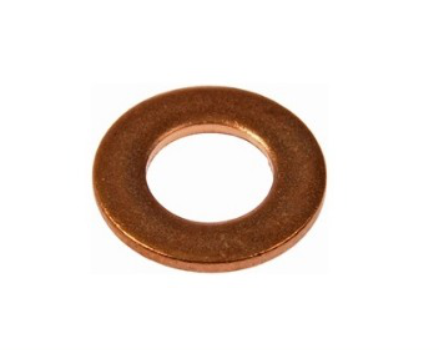

Кольцо уплотнительное DIN 7603 A предназначено для резьбовых пробок. Для качественного уплотнения кольца должны быть мягкие, поэтому их изготавливают из чистых отожжённых металлов – меди или алюминия. В ассортименте ЦКИ имеются только медные кольца. При большом разнообразии диаметров они имеют только четыре толщины.

Блок: 11/11 | Кол-во символов: 895
Источник: https://www.cki-com.ru/articles/washers-rings/
