Скребковый конвейер — конструкция, принцип работы, виды

На сегодняшний день в разных сферах деятельности применяется такое транспортирующее средство, как конвейер скребковый. Наиболее часто такое оборудование используется там, где требуется перемещение грузов сыпучего и мелкокускового характера. Таким образом, наиболее распространенным использование конвейера данного типа является на химических производствах, на угольных производствах, в сельском хозяйстве, в строительстве и множестве других промышленных сфер, где часто требуется перемещение сыпучего и мелкокускового груза.

Принцип действия скребкового конвейера

В процессе транспортировки продукта всегда задействована только одна часть постоянно вращающейся цепи. По всей ее длине, на равном расстоянии друг от друга, размещены скребки. Они заталкивают груз по направлению к натяжной станции, проводят по днищу желоба и выталкивают к месту выгрузки материала. Затем полотно возвращается наверх через приводную станцию.

Если скребковый конвейер имеет горизонтальное положение, слой продукта может превышать высоту скребков. Это не помешает нижнему и верхнему слоям образовать единый поток, максимально возможная высота которого зависит от нижеперечисленных факторов.

1. Плотностьпродукта. Если плотность имеет высокий показатель, то трение между слоями материала будет незначительным и транспортировка пройдет быстрее.
2. Внешнее трение. Этот фактор зависит не только от свойств груза, но и от качества стенок желоба.
3. Внутреннее трение. Чем меньше частицы продукта, тем ниже этот показатель.

Следовательно, скорость движения материала будет меньше у стенок желоба (из-за дополнительного соприкосновения с ними) и выше в центре потока. В случае применения вертикального скребкового конвейера или нории, необходимо также учитывать массу продукта.

Предложение компании «Квадро Групп»

• Мы изготавливаем оборудование по индивидуальным заказам:
• Разрабатываем проектную документацию;
• Выполняем все этапы производства;
• Устанавливаем агрегаты и производим их наладку;
• Оказываем услуги сервисного обслуживания.

В нашем каталоге вы найдете скребковые транспортеры для зерна и других сыпучих грузов и сможете приобрести их с уточнением индивидуальных параметров. Вы можете оставить заявку на сайте или связаться с нами по любому из указанных контактных номеров. Специалисты помогут произвести расчет производительности, цены скребкового конвейера и подобрать модель машины, которая сможет удовлетворить потребности вашего производства, агрокомплекса или склада.

Основные характеристики скребкового конвейера

Сами скребки, как правило, выполнены из литой стали, желоб тоже чаще всего изготовлен металлическим, однако встречаются и деревянные модели.

Большим преимуществом скребковых конвейеров является то, что они могут разгружаться и загружаться на любом участке желоба, что в некоторых случаях является удобным и даже необходимым. Скорость такого типа конвейера может достигать одного метра в секунду, а производительность может варьироваться от пятидесяти до трехсот пятидесяти тонн в час работы, это зависит от модели и использования конвейера. Как правило, используются такие конвейеры для перемещения грузов на расстояние до ста метров.

В конструкцию скребкового конвейера входят такие необходимые рабочие элементы, как став, цепной механизм, непосредственно сами скребки, желоба, станция осуществляющая привод всего оборудования, головка концевого типа. Так же данное оборудование может классифицироваться по следующим типам и видам. На сегодняшний день широко используются конвейеры, осуществляющие подземные работы, например на рудниках и в шахтах, так же распространены конвейеры общего предназначения, то есть для использования на обогатительных фабриках и на поверхности шахты. Существуют так же конвейеры специального назначения, такие используются в машинах горнотранспортного типа.

Так же различаются скребковые конвейеры по типу их привода. Существуют и наиболее часто на предприятиях используются конвейеры с электрическим типом привода. Так же достаточно часто вдали от электрической сети происходит использование пневматических конвейеров данного типа. И наконец, существуют еще скребковые конвейеры с гидравлическим приводом, они так же являются достаточно распространенными на разных участках работ.

Рабочие инструменты скребковых конвейеров

• став
• цепь
• скребки
• желоба
• приводная станция
• концевая головка

Информация о работе

Уважаемый посетитель!

Чтобы распечатать файл, скачайте его (в формате Word).

Ссылка на скачивание — внизу страницы.

Содержание работы

1 НАЗНАЧЕНИЕ, УСТРОЙСТВО И РАБОТА МАШИНЫ

1.1 Назначение скребковых конвейеров

Скребковые конвейеры предназначены для транспортирования самых разнообразных грузов: легкосыпучих, мелко- , средне- , и крупнокусковых. Очень широко распространены в различных отраслях промышленности. Занимают одно из первых мест среди машин непрерывного транспорта по универсальности применения.

1.2 Устройство скребковых конвейеров

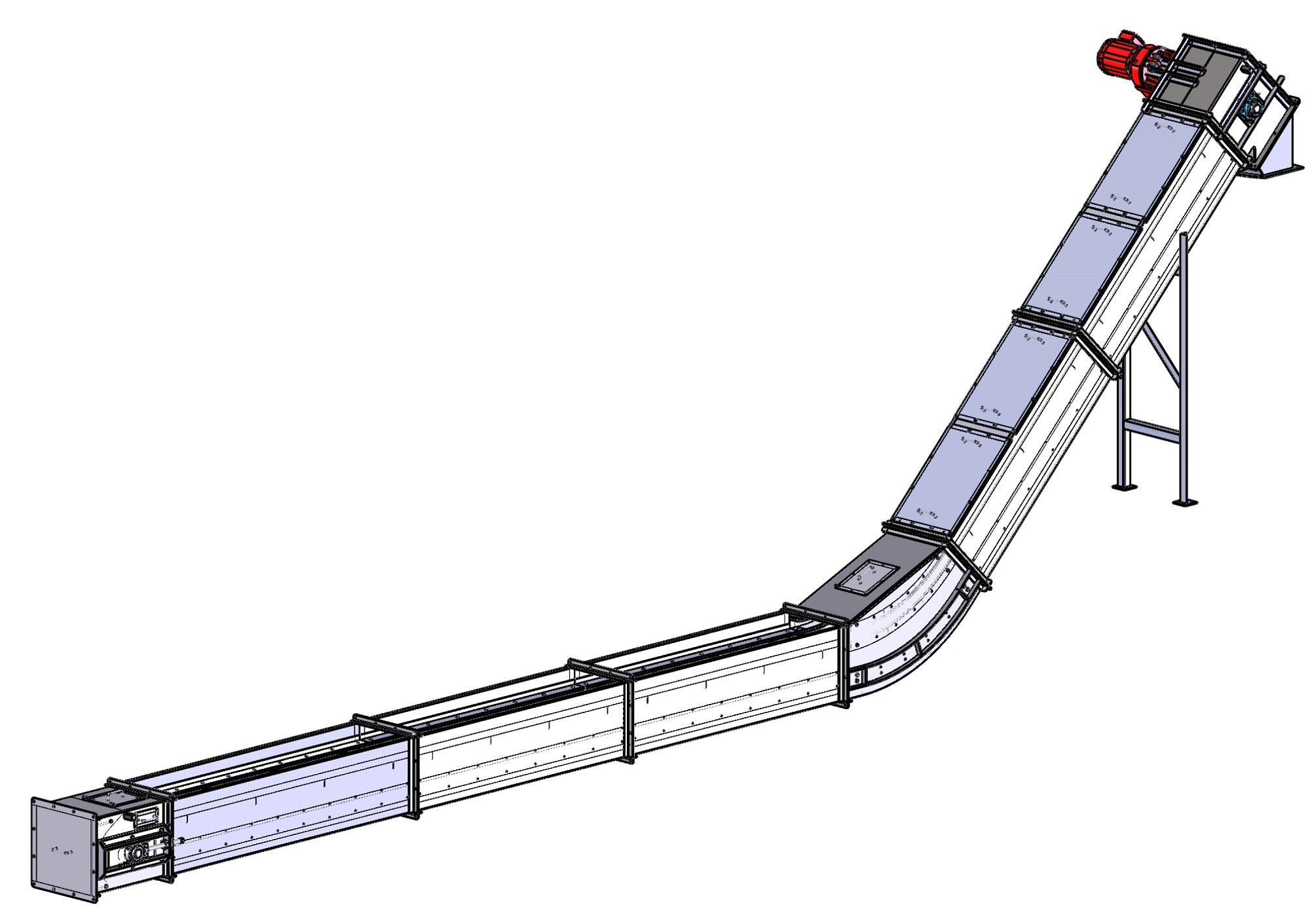

Рисунок 1- Скребковый конвейер

1- груз; 2 – желоб; 3 – скребок; 4 – тяговый элемент; 5 – ведущая  звездочка;

6- ведомая звездочка;7- натяжное устройство.

Скребковые конвейеры разделяют на два типа, отличающиеся принципом перемещения груза и конструктивным исполнением:

А) К первому типу относятся собственно скребковые конвейеры (или конвейеры с высокими скребками);

Б) Ко второму типу – конвейеры сплошного волочения (или конвейеры с погруженными скребками), в которых груз перемещается не отдельными порциями каждым скребком, а сплошной массой, заполняющей часть сечения желоба. Процесс сплошного волочения основан на том, что сопротивление прохождения скребков через сыпучий груз, помещенный в желоб с гладкими стенками, оказывается больше сопротивления трения груза о дно и стенки желоба. При движении цепи верхние слои груза увлекаются скребками  с нижними слоями и перемещаются вдоль желоба.

1.3 Работа скребковых конвейеров

Скребковые конвейеры основаны на принципе волочения транспортируемого груза 1 по желобу 2, плоскому настилу или подстилке из груза при помощи скребков 3, прикрепленных к тяговому элементу 4, приводимому в движение при помощи ведущей звездочки 5.

Таким образом, груз образует сплошное тело волочения высотой, превышающей высоту скребка hс. Процесс сплошного волочения основан на том, что сила сцепления Fс верхнего свободного слоя В груза с нижним принудительно перемещаемым слоем Н, действующая на границе этих слоев, превышает сумму силы трения  Nж верхнего свободного слоя о стенки желоба и усилия Wг , затрачиваемого на подъем или спуск (при движении вверх ставят знак «плюс», вниз – «минус») свободного слоя груза.

Fс ≥ Nж ± Wг

Иначе говоря, перемещение слоя груза, расположенного над цепью со скребками, в данном случае обеспечивается потому, что усилие продергивания скребкового полотна сквозь толщу груза оказывается больше силы сопротивления движению указанного слоя.

Важно отметить, что груз, перемещаемый по этому принципу, меньше подвержен перемешиванию и крошению (измельчению), чем в случае транспортирования груза конвейерами с высокими скребками.

2 ТЯГОВЫЙ РАСЧЕТ КОНВЕЙЕРА МЕТОДОМ ОБХОДА ПО КОНТУРУ

2.1 Исходные данные:

Тип конвейера – скребковый.

Вид груза – уголь.

=10м

=10м

=15м

Производительность конвейера – 30 т/ч.

Режим работы – средний.

2.2 Дополнительные данные :

Плотность

Максимальный размер куска рядового груза

Угол естественного откоса в покое – 30о.

Среднее значение коэффициента трения по стали (fВ= 0,54).

Коэффициент внутреннего трения насыпного груза (f= 0,75).

2.3 Определение скорости полотна:

Скорость полотна принимают с учетом свойств груза и производительности в пределах 0,1 – 1 м/с. Принимаем скорость конвейера равной v = 0,6 м/с.

Рисунок 1 – Геометрическая схема конвейера

2.4 Определение размеров желоба

Площадь поперечного сечения желоба А, м2:

, где — производительность конвейера, т/ч; n — скорость движения тягового элемента, м/с; r — насыпная плотность груза, т/м3;  — коэффициент использования объема желоба.

Приближенно  рассчитан  по эмпирической формуле:

где  угол наклона конвейера к горизонту;  условный угол, равный 600 для хорошо сыпучих и 850 для плохо сыпучих грузов.

Площадь поперечного сечения желоба:

Для того чтобы определить размеры желоба через площадь А, задаются коэффициентом , который назначается в пределах 2,4 – 4,5. Принимаем . Ширина желоба, выраженная через высоту:

Ширина желоба при принятом соотношении с высотой:

где hж – рабочая высота желоба.

Ширина желоба:

Полученное значение округляют до ближайшего большего по нормальному ряду. Принимаем

Рабочая высота желоба (высота слоя груза):

При принятых размерах желоба производительность скребкового конвейера:

2.5 Тяговый расчет:

Тяговый расчет скребкового конвейера выполнен по отдельным участкам. Сопротивления движению груза и ходовой части рассчитаны по формулам:

где Si – натяжение цепи в конце рассматриваемого участка.

Классификация скребковых конвейеров

по назначению

• подземные скребковые конвейеры (для угольных и рудных шахт)
• скребковые конвейеры общего назначения (для поверхности шахт и обогатительных фабрик)
• специальные скребковые конвейеры (применяемые в горнотранспортных машинах)

по характеру выполняемых функций

• доставочные скребковые конвейеры (только транспортировка)
• агрегатные скребковые конвейеры (работают в комплексе с другими выемочными агрегатами, кроме транспортирования другие функции)
• тормозные скребковые конвейеры (спуск угля по выработкам с большим углом наклона)

по виду привода

• скребковые конвейеры с электрическим приводом
• скребковые конвейеры с пневматическим приводом
• скребковые конвейеры с гидравлическим приводом

по типу тяговой цепи

• скребковые конвейеры с роликовтулочной цепью
• скребковые конвейеры с разборной цепью
• скребковые конвейеры с круглозвенной цепью

по расположению рабочей ветви

• скребковые конвейеры с верхней рабочей ветвью
• скребковые конвейеры с нижней рабочей ветвью
• скребковые конвейеры с двумя рабочими ветвями

по способу перемещения конструкции

• переносные скребковые конвейеры
• передвижные скребковые конвейеры

Расчет производительности скребковых конвейеров

1 вариант – для вида с высокими лопатками

(кг/м)

где, i – объём перемещаемого груза, м3;

γ – объёмная масса груза кг/м3;

а – шаг между скребками, м;

В – ширина скребка, м;

h – высота скребка, м;

ψ – коэффициент заполнения (это отношение объёма груза между скребками к геометрическому объёму этого участка).

Соответственно производительность равна:

(кг/м)

где, С – коэффициент учитывающий угол наклона транспортёра (С=0,5-1).

2 вариант – для конвейера с погружными скребками:

(кг/ч)

где, F – площадь поперечного сечения груза, м2 (F=Bжhгр, где Вж — ширина желоба, м; hгр – высота слоя груза, м);

γ – объёмная масса груза кг/м3;

v – скорость перемещения тягового органа, м/сек;

К – коэффициент производительности.

К=КоКсКц

где, Ко – коэффициент учитывающий объём занимаемый скребками и цепью;

Кс – коэффициент учитывающий отставания груза от цепи со скребками в результате трения о стенки желоба (его находят как отношение скорости груза к скорости цепи);

Кц – коэффициент учитывающий уплотнение груза при движении.

Условия эксплуатации скребковых транспортеров

1. Перед стартом обязательно провести проверку агрегата, затем пустить его вхолостую. Только после того, как вы убедитесь в исправности всех узлов, можно начинать загрузку продукта, при этом его количество рассчитывается таким образом, чтобы гарантировать оптимальную производительность.
2. В процесс работы нужно наблюдать за состоянием цепей, подшипников, натяжением ветвей, замерять количество смазки в блоке передачи.
3. В течение всего срока эксплуатации машины нужно проверять скребки. Если какие-либо детали деформировались или сломались, вовремя заменяйте их.
4. Если во время активности скребковый конвейер начинает издавать сильный шум, выясните причину и устраните ее при очередной паузе в работе. В том случае, когда шум нарастает резко, следует без промедлений остановить агрегат.
5. Соблюдайте правила техники безопасности, в частности, большое внимание ей должно уделяться при работе с открытыми желобами.
6. Разместите рядом с поточной линией кнопку аварийной остановки, если длина большая – то их должно быть несколько;
7. Не забывайте о заземлении рамы привода и машины и герметичности корпуса.

Строго запрещается:

1. Запускать скребковый транспортер со снятыми ограждениями;
2. Работать с открытыми редукторами;
3. Проводить очистку, устранять небольшие неполадки во время функционирования техники;
4. Совершать ремонтные или наладочные работы при включенном напряжении в сети.

Преимущества скребковых транспортеров:

• Универсальность: эффективны во многих направлениях производства и переработки;
• Высокая производительность при небольшом расстоянии (до 300 т за час);
• Удобная загрузка и разгрузка;
• Надежность и прочность даже при высоких перегрузках и в условиях завала;
• Долговечность (при соблюдении правил обслуживания и использования);
• Экологичность: пылевидные и сыпучие материалы могут перемещаться по закрытому корпусу, что исключает попадание мелких частиц в окружающую среду;
• Простота установки и монтажа: можно использовать на участках с небольшими неровностями.

Недостатки скребковых конвейеров:

• Высокие затраты на электроэнергию;
• Затруднено перемещение липких, влажных и высокопрочных материалов;
• Интенсивный износ скребков и рештаков;
• Высока вероятность дробления груза, поэтому нельзя применять для работы с материалами, для которых крошение нежелательно и может повлиять на качество продукции.
