Как согнуть трубу без трубогиба своими руками, видео

С необходимостью сгибания профильных труб в быту не приходится сталкиваться часто. Перед такой задачей чаще всего оказываются владельцы дачных участков или частных домов – люди, привыкшие все делать собственными руками.

Особенности гибки профильного сортамента

Кому-то может показаться, что согнуть профильную трубу по радиусу без трубогиба – занятие не сложное: сгибай ее молотком, как хочется, и все дела. Но, практика показывает, что согнуть данный металлопрокат не так легко. Сделать плавную выгнутую форму с сохранением всех характеристик трудно. Легче всего согнуть данное изделие, взяв на помощь специальный бытовой трубогиб.

Дело в том, что на профтрубу, при изменении конфигурации, влияет две силы:

• сжатие, которое оказывает воздействие изнутри;
• растяжение, действующее извне.

Когда неправильно гнут профтрубу, то она меняет свою форму, и теряет соосное расположение некоторых участков. Так же растягивающаяся стенка может просто не выдержать механического воздействия и придти в негодность. Помимо указанных проблем, может  возникнуть неправильное сокращение и образование складок на внутренней стенке согнутой заготовки.



Не редко происходят случаи, что согнуть трубу из профиля по радиусу получается легко, но обрабатываемая деталь получается смятой. После этого она уже пригодна только на металлолом.

Совокупность этих факторов влияет на неоправданное увеличения расходов, чего серьезный хозяин никогда не допустит. Следовательно, не смотря на то, что данный трубный сортамент достаточно гибкий, не стоит спешить обрабатывать его, а перед тем, как гнуть профтрубу по радиусу в домашних условиях, важно детально изучить технологию. Об этом речь пойдет дальше.

Пренебрегать технологией не стоит. Только вооруженному знаниями мастеру вопрос, как гнуть в домашних условиях профиль, не создаст больших проблем. Все рекомендации, как согнуть профильный металлопрокат правильно, даны профессиональными мастерами, которые изучали данную проблему на практике длительное время.

В чем сложность сгибания профильных труб

Вне зависимости от формы профиля трубы, суть процесса гибки состоит в придании изделию частичного, либо полного изгиба. Достичь этого можно только прикладыванием определенного внешнего воздействия – исключительно давления или совокупности нагрева и давления.

С точки зрения физики, в процессе изгиба на профильную трубу воздействуют одновременно две разнонаправленные силы:

• Сила растяжения. Проявляется с внешней стороны изгиба.
• Сила сжатия. Направлена на внутреннюю часть изгибаемого участка.

Противоположная направленность этих сил как раз и отвечает за некоторые сложности, часто возникающие в процессе сгибания труб:

• Различные участки трубы в зоне изгиба могут неодинаково изменять форму, что неизбежно будет приводить к нарушению их соосности.
• Стенка трубы с внешней стороны изгиба при сильном растяжении может утратить прочность или даже лопнуть.
• На внутренней стороне изгиба, напротив, в процессе сжатия часто образуются складки.

Чтобы избежать этих неприятностей, и не получить вместо ровно изогнутой трубы смятую металлическую поверхность, стоит непременно учитывать тип материала и многочисленные геометрические параметры изделия: толщину стенок, диаметр сечения, радиус изгиба. Знание этих характеристик позволит подобрать оптимальный способ сгиба.

Обратите внимание! Специалисты утверждают, что профильные трубы с толщиной стенок менее 2 мм лучше не гнуть. Прочность в местах сгиба будет достаточно низкой, даже при идеальном соблюдении технологии. Для таких труб лучше предпочесть сварные соединения.

Можно ли согнуть трубу в домашних условиях

Если труба имеет не самые большие габариты, а точность изгиба не является критическим параметром, произвести цикл необходимых работ возможно в домашних условиях.

Разумеется, будет лучше, если для этих работ найдется отдельное помещение, оборудованное верстаком, тисками и прочими необходимыми инструментами. Кроме того, в процессе работы скорее всего придется использовать болгарку, сварочный аппарат или источник открытого огня. Согласитесь, частный дом или квартира мало для этого подходят.

Еще один важный совет. Металл – достаточно упругий материал, который после любой деформации будет стремиться вернуть себе прежнюю форму. По этой причине сгибать трубу следует на немного больший, чем предусматривает проект, угол. Металл вернется на несколько градусов обратно, и мы получим в точности такой радиус сгиба, на который рассчитывали изначально.

Для облегчения процедуры сгибания соответствующий участок трубы можно предварительно разогреть. Раскаленный металл становится более пластичным и податливым, что значительно облегчает процесс. Для прогрева чаще всего используют:

• газовую горелку,
• паяльную лампу.

Труба тщательно прогревается на месте будущего сгиба (протяженность места нагрева принимается равной шести диаметрам трубы).

Стоит помнить, что многократные циклы сильного нагрева и остывания неизбежно делают металл более хрупким.

Принцип использования трубогиба

Согнуть профильную трубу (особенно это касается изделий крупного диаметра) своими руками далеко не всегда представляется возможным. Для этих целей существуют специальные устройства – трубогибы. Стандартный трубогиб оборудован ведущим колесом, которое, перемещаясь вдоль одной из граней, аккуратно сгибает отрезок трубы в необходимом направлении.

Трубогибы бывают двух видов:

• Ручные. Колесо устройства приводится в действие вручную, посредством специальной рукоятки. Хорошо подходят для труб с небольшой площадью сечения.
• Электрические. Использование таких устройств оправдано в тех случаях, когда объем работ достаточно велик, а сами трубы обладают при этом солидными габаритами. Аппарат включается в стандартную сеть электропитания, а перемещение колеса осуществляется посредством электропривода. Позволяет получать более ровные изделия при ощутимой экономии времени.

Если работы носят однократный характер, покупка собственного трубогиба может оказаться нерентабельной. В таком случае стоит подумать о взятии устройства в аренду, либо рассмотреть один из альтернативных способов сгибания.

Делаем выводы

Основными помощниками при сгибании тонкостенных труб из любых материалов в домашнем хозяйстве является наружные и внутренние пружины, или наполнители из песка, позволяющие равномерно распределить прилагаемое усилие. Если мы гнем стальные трубы трубопроводов с толстыми стенками, при большом радиусе практично использовать трехвалковые самодельные конструкции, а при малом – нагревать профиль газовыми горелками.

Рис. 11  Как изгибают трубу в домашних условиях

В быту при желании каждый домовладелец может гнуть трубы из различных материалов без применения заводских трубогибов – для этого используются простые пружинные детали или несложные самодельные устройства. Чтобы сделать ручной трубогиб, понадобится сварочный аппарат и некоторые навыки сварщика, во многих случаях незаменимым помощником в проведении работ является паяльная лампа.

Альтернативные способы сгибания

К счастью, для сгибания труб вовсе не обязательно иметь под рукой специальное оборудование. Народная смекалка уже давно изобрела не один способ добиться желаемого результата без использования трубогиба.

Используем болгарку

На участке, где требуется сделать загиб трубы при помощи болгарки делается несколько поперечных распилов. Чем меньше должен быть радиус изгиба, тем большее количество распилов понадобится. В большинстве случаев достаточно трех. Далее, профильная труба без особых усилий сгибается, а места пропилов завариваются при помощи сварки.

Если заваренные участки аккуратно зашлифовать, то полученное изделие будет выглядеть очень достойно. Никаких складок или сильной потери прочности на месте сгиба не возникнет. А вот идеальной округлости такой способ не даст, ведь загиб будет состоять из нескольких прямых участков, расположенных под углом друг к другу.

Способ с применением пружины

Для изготовления пружины понадобится стальная проволока сечением 2 мм. Проволока загибается по форме профиля с таким расчетом, чтобы сторона каждого сегмента была на несколько миллиметров меньше, чем соответствующая сторона профиля трубы и могла свободно перемещаться по ее внутренней протяженности.

Далее, пружина просто вставляется в трубу, и сгибается до необходимого радиуса. Для облегчения процедуры сгиба участок трубы можно разогреть.

Обратите внимание! Чтобы не возникло проблем с удалением пружины из полости профильной трубы после процедуры сгибания, к ближайшему ее концу следует надежно прикрепить кусок проволоки.

Заполняем трубу песком

Этот способ поражает простотой и эффективностью, ведь все необходимые материалы в буквальном смысле лежат под ногами:

• Предварительно подготавливаем два деревянных клинышка, которые смогут плотно закрыть полость трубы.
• Деревянный клин плотно забиваем в конец трубы.
• Заполняем трубу песком, предварительно просеянным и просушенным.
• Вбиваем второй клин.

Далее, один из концов трубы фиксируется и производится сгибание. Для облегчения процедуры участок трубы также можно нагреть. По окончании работ клинья удаляются, а песок высыпается.

Использование плотной песчаной подушки поможет предотвратить деформации, обеспечив ровный и прочный сгиб.

Поможет обыкновенная вода

Один конец профильной трубы закрывается заглушкой, после чего в полость заливается вода. Непременное условие – наличие отрицательной температуры, достаточной для замерзания жидкости. После замерзания воды труба без особых проблем согнется, а место сгиба будет красивым и прочным.

Это важно! Метод подходит для труб из цветных металлов, не подверженных коррозии.

Использование пружины и паяльной лампы

Второй способ – пружина, позволяющий получить изогнутый металлопрокат, тоже представляет разновидность метода использования средств внутреннего противодействия.

Это тоже распространенный способ как согнуть без трубогиба. Для работы из стальной проволоки с двухмиллиметровым диаметром делают пружину квадратной формы.

Ее делают такой, чтобы она помещалась в трубу. Она должна проходить свободно, и при этом должен оставаться зазор не менее одного миллиметра. Далее место загиба разогревают паяльной лампой. Затем при помощи подготовленной болванки, изделие сгибается до нужного параметра.

Если что не получилось, то результат можно подкорректировать. Но, лучше это все проделать за один раз. При многократных обработках металл становиться хрупким.

Использование песка для загиба профтрубы

Выполнить деформацию коммуникации в домашних условиях без трубогиба, можно при помощи обыкновенного песка, засыпанного в заготовку.

Одну сторону трубы закрывают пробкой или любым подручным предметом. Этот закрытый конец фиксируют в тиски.

Заготовку наполняют песком и разогревают паяльной лампой в том месте, где планируется изгиб. Затем изделие сгибается на нужные размеры.

После того, как процедура закончена, ее оставляют для остывания. Так материал закрепляет приобретенные размеры.

Профессиональные мастера предупреждают, что есть один важный нюанс: чтобы качественно загнуть изделие своими руками, песок нужно брать чистый и предварительно прокаленный.

Деревянные пробки, которыми закупоривают наполненную песком трубу, легко извлекаются саморезами. Таким образом загнуть заготовку получается очень быстро.

Воздействие водой

Зимой самостоятельно гнуть профильную трубу, можно следующим оригинальным методом.

Смотреть видео

Заготовку наполняют водой, а крайние части глушатся деревянными пробками. Затем ее выносят на улицу, чтобы заполненная жидкость застыла.

Согнуть данную трубу можно в соответствии с шаблоном и без больших физических усилий. Ее сечение при такой процедуре сохраняется. После получения нужного результата пробки извлекают, а жидкость выливается.

Существует еще один нехитрый вариант, но его можно использовать только, чтобы гнуть дюралевый и латунный сортамент. Перед началом работ  следует заготовить шаблон. Трубка наполняется водой, как и в предыдущем случае.

Смотреть видео

Но, дальше оно перемещается в место с низкой температурой. Когда вода замерзнет, при помощи болванки выполняется закругление. Нужно отметить, что этот способ позволяет получить идеальную форму закругления, и больших сил от руки мастера в данном случае, чтобы гнуть не потребуется.

Из изложенного материала понятно, что согнуть профильную трубу своими руками не является делом высокой сложности. Если к процессу подойти грамотно и детально изучить материалы, то можно сэкономить большое количество денег, времени и силы. Так же не стоит забывать правила безопасности.

Все описанные способы очень эффективные, но только в случае действий по определенным правилам.

Смотреть видео

Смотрите видео пособия, чертежи и фото, представленные на сайте и у вас получиться все сделать правильно и самому.

Приспособления для гибки

Мастеровитый народ, не избалованный по жизни ненавязчивым сервисом, сам придумывает себе способы упростить выполнение довольно сложных операций, включая и гибку профилей.

Одним из таких устройств является простейший рычаг с шаблоном,

Оперируя таким нехитрым устройством можно достаточно точно изготовить арочные элементы для теплицы или парника, опорные стойки беседки и прочие детали для дачного экстерьера.

Продвинутые хозяева участков, проявляя смекалку и находчивость, из подручных материалов мастерят более сложные устройства, позволяющие выполнять работы с повышенной точностью. Обычно это кинематические копии 3-х валковых гибочных устройств.

В таких устройствах применяются ручные приводы, но если развить конструкцию дальше, она вполне может быть отправной точкой для развития собственного бизнеса.

Советы и рекомендации

Занимаясь гибкой профилей в домашних условиях, нужно учитывать ряд обстоятельств:

• закупая профиля, убедитесь, что все они одинакового размера и марки стали и принадлежат одной партии поставки;
• при использовании сварных профилей сторону со швом ориентируйте к внутреннему радиусу, в противном случае возможен его разрыв;
• работая с болгаркой, не забывайте использовать защитные средства в виде очков или маски;
• следует учитывать, что концевые участки не всегда удается согнуть до требуемого размера, поэтому при расчете длины заготовки нужно учесть их длину и отрезать такие куски по окончании формирования детали;
• после установки изделий на место нужно провести антикоррозионную обработку металла и в дальнейшем производить ее регулярно.

Услуги по гибке

Такой сервис не мог не стать отдельным направлением развития бизнеса, поскольку предполагает в промышленном варианте использование довольно сложного технологического оборудования.

Видео – как согнуть профильную трубу

Услуги по гибке профильной трубы также присутствует на рынке и предполагает исполнение как радиусной гибки, так и арочной. Разделение происходит таким образом, потому, что для каждой из этих операций применяется специфическое оборудование. В первом случае это трубогиб, во втором трехвалковая вальцовка.

Нужно признать, что ценовые показатели за выполнение таких операций весьма приемлемые, так:

• стоимость одного углового сгиба составляет 30 рублей;
• один погонный метр арочного пролета обойдется также в 30 рублей.

В сравнении со стоимостью металла и доставки материала по Подмосковью, это действительно практически даром.

Специальные устройства для гибки

Говоря о том, как гнут профильную трубу в домашних условиях, используя трубогиб, следует внимательно посмотреть видео расположенное ниже.

После просмотра видео ролика сразу становиться ясно, что устройство, которым сгибают трубопрокатные изделия с круглым сечением, в данной ситуации не подойдет.

Если гнуть трубу, используя ролики и башмаки округлой формы, то на ней возникнут трещины, или она просто деформируется.

Гибочные станки для такого процесса, используют разработанные специально для изделий определенного типа. Можно приобрести гибочный станок, а можно его сделать своими руками в домашних условиях.

Видео

Изготовление гибочного станка своими руками

Для создания гибочного станка самым оптимальным вариантом становится ручной вид устройства. Конструкция сооружения зависит от диаметров, с которыми предстоит взаимодействовать.

Для трубопрокатных материалов с диаметром до 20 мм можно сделать простое приспособление, состоящее из стальных штырей, помещенных в бетонную плиту. Труба, вставленная между штырями, сгибается на нужные размеры.

Но, когда диаметр превышает 20 мм, то для сооружения нужно разработать более сложные чертежи гибочного станка для профильной трубы.

Пару роликов с круглым боковым сечением на гранях закрепляют на устойчивое мощное основание. Радиус данной грани ролика обязан совпадать с диаметром трубопрокатного изделия, которое необходимо загнуть.

Заготовка вставляется между роликами и ее конец фиксируют. Другой конец крепят к лебедке, и ее приводят в действие. Когда угол на трубе достигает требуемого параметра, лебедку останавливают.

СОВЕТ. В сети предоставлено много чертежей трубогибов, подготовленных мастерами. Главное, на что следует обратить внимание, есть ли в схеме все точные размеры. Иначе, работа гибочного станка может быть не качественной.

Смотреть видео

Весь процесс создания трубогиба своими руками необходимо разделить на следующие этапы.

1. Изготовление валов и закрепить на них шестерни и подшипники. Шестерни фиксируют через шпонку. Подшипники советуют приобретать в комплекте с опорами.
2. Шестерни и цепь подходят от любой машины. Детали от иностранного авто являются более качественными.
3. Используя сварочный аппарат, варят основание, и к нему прикручивают вал прижима.
4. Далее приваривают пружинные гайки и площадку для них.
5. Прикручивают опорные валы внизу.
6. Сооружается натяжная цепь.
7. На финальном этапе приделывают ручку к валу. К нему (чтобы было легче гнуть) советуют использовать ручку, которая вращается.

Такое устройство быстро выполняет деформацию путем пропуска через него трубопрокатного изделия.

Видео

Создание такого гибочного станка обходится совсем недорого. А пригодится такое устройство в частном доме очень часто, и в некоторых случаях оно оказывается просто незаменимым.

Это самые простые трубогибы, посмотрев видео материалы и изучив чертежи, можно будет узнать, как правильно гнуть и подобрать оптимальный вариант конструкции.

С такой рабой, как смастерить гибочный станок, справиться не сложно, зато это позволит сэкономить. Эта экономия может составлять порядка 20 – 30 тыс. руб.

Смотрите чертежи профилегибов.

Записи по теме:

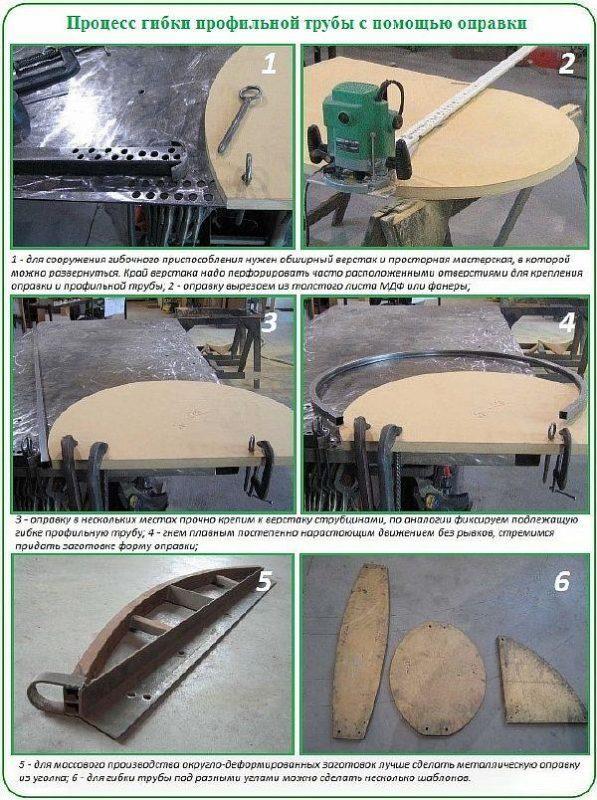

Как загнуть по оправке

В домашних мастерских металлопрокат с толщиной стенки не больше 3 мм можно согнуть посредством оправки. Лучшим вариантом для решения задачи, если надо согнуть своими руками профтрубу  на 20 является профилегибочный станок, на верхней части которого хватает пространства для отделочного оборудования. Такие приспособления превосходно справляются и с изделиями с диметром 40 мм.

При изменении формы сортамента на 20 и 40 мм, на верстаке выбирают оптимальное пространство для установки элемента для фиксации. Для облегчения выполнения работы на одной стороне станка существуют отверстия, которые располагают близко друг к другу.

Проблему, как загнуть профильную трубу в домашних условиях без трубогиба по оправке, решать не сложно. Требуемый радиус при деформировании получают из-за установки специального шаблона. Для его изготовления применяют толстую фанеру. Но, если работы по загибу профильных труб требуется производить часто, то можно сделать шаблон из металлического уголка.

Сгибание с применением средств внутреннего противодействия

Существует много разных способов, как гнуть трубу без трубогиба по радиусу в домашних условиях. Вот некоторые из них.

Эти методы относятся к работам с применением подручных средств.

Любая теплица, беседка, и другая домашняя пристройка не может обойтись без применения согнутой профтрубы. И практика показывает, что вопрос, как согнуть профильный трубопрокат, не создает никаких сложностей.

Самое важное во время деформирования профтрубы без специального ручного приспособления в домашних условиях – это сохранность самого трубного изделия. И домашние умельцы решают задачу, как согнуть профиль, следующими способами:

• отделка болгаркой или сваркой;
• использование пружины;
• наполнение металлопроката песком;
• согнуть при помощи воды.

Каждый способ, как прогнуть профтрубу самому без трубогиба, который может использовать домашний мастер, имеет свои достоинства и недостатки. С ними нужно ознакомиться, чтобы остановится на самом оптимальном для своих условий варианте.

Смотреть видео

Необходимые приспособления

Чтобы выполнить работы по сгибанию профильной трубы без использования специального трубогиба, понадобится одно из этих простейших приспособлений:

• Элементарный рычаг с шаблоном.
• Горизонтальная плита с несколькими отверстиями, в которых устроены металлические упоры соответствующего диаметра. Устройство хорошо подойдет для труб из мягких металлов, либо изделий с малой высотой профиля (не более 10 мм). Филигранной точности здесь добиться не получится. Кроме того, может потребоваться приложение значительных физических усилий.
• Роликовые приспособления. Один конец надежно закрепляется в тисках, а к месту сгиба прикладывается ролик, который при соответствующем физическом воздействии обеспечит ровный сгиб необходимого радиуса.
• Специальная оправка. Приспособление представляет своего рода шаблон из толстой фанеры или дерева. Прикладывая усилия, трубу можно наложить на оправку, сообщив ей ее радиус изгиба. Устройство будет полезным при необходимости часто производить работы по сгибанию профильных труб.

Гибка без трубогиба – резка болгаркой и сваривание

Чтобы своими руками загнуть изделие без трубогиба, в месте предполагаемого загиба выполняют поперечные распилы. Распиливают только три стороны трубы, а четвертую оставляют нетронутой.

Для определения количества вырезов и размеров следует произвести несложный расчет. Как это сделать, рассмотрим на примере. Итак, нужно выполнить загиб на трубе 30 х 50 мм под углом 180 градусов (полный разворот) радиусом 100 мм по стенке 30 мм.

Расчет:

1. Длина полуокружности наружного радиуса определяется из соотношения:

   L = 2 : 2, где – число Пи = 3,14; r – наружный радиус скругления, равный 150 мм; L – длина полуокружности.

2. Таким же образом определяется длина полуокружности внутреннего радиуса сгиба Lвн.
3. Разность величин наружного и внутреннего радиусов составит искомую величину суммарной длины прорезей на внутреннем радиусе.

Lвыр = L – Lвн.

4. Проведя необходимые вычисления получаем результат 157 мм.
5. Исходя из ширины реза болгаркой 5 мм, получаем, что на 315 миллиметрах по плоскости сгиба нужно выполнить 157 : 5 = 31 прорезь.

После этого полученную деталь просто сгибают руками до соприкосновения концов вырезов. Прорези необходимо заварить и зачистить сварные швы болгаркой. Щели, которые остаются после таких манипуляций, заваривают, а места сварки зачищают.

ВАЖНО! Если работу выполнять не правильно, или не соблюдать радиус загиба, то гнутая труба в конечном результате может оказаться испорченной. А все исправить уже не представляется возможным. Действовать надо не спеша. Это главное правило, нарушать которое не следует.

Резка болгаркой и сваривание – это образование угла посредством разреза, при котором одна поверхность трубной заготовки остается нетронутой.

Так, как на металл в данном случае осуществляется тепловое влияние, нужно в конце гнутый профиль обработать антикоррозийной защитой.
