Труборез для стальных труб своими руками — видео, чертежи

Приобретать труборез под каждую конкретную работу не совсем экономно. Вариант изготовить устройство своими руками вполне приемлем, тем более, если имеются навыки слесаря и сварщика.

Нам понадобятся следующие материалы:

• Труба квадратного сечения.
• Цепь от мотоцикла.
• Шпилька, болт, гайки.
• Отрезок трубы с внутренним диаметром по диаметру шпильки или чуть больше.
• Ролик от трубореза (продаётся в строительных магазинах).
• Пара пластин с отверстием (для крепления ролика).

Итак, на фото показан сам процесс изготовления самоделки.

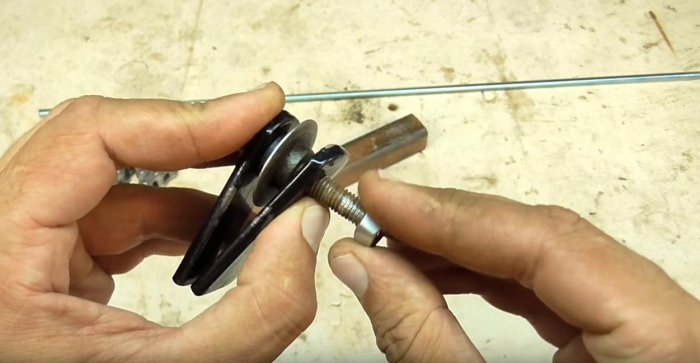

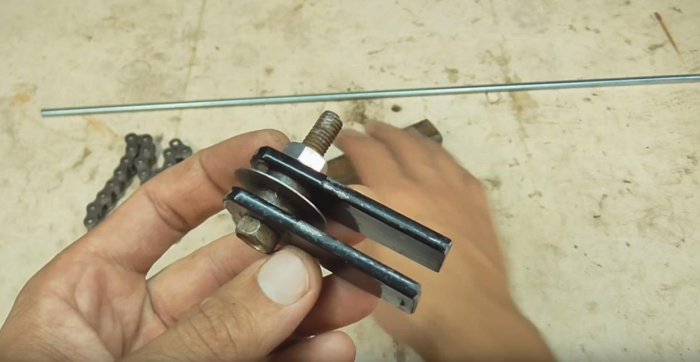

Собираем крепление для отрезного ролика.

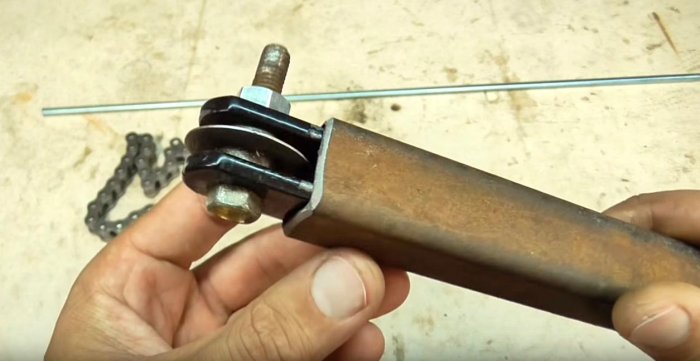

Вставляем собранный узел в кусок профильной трубы.

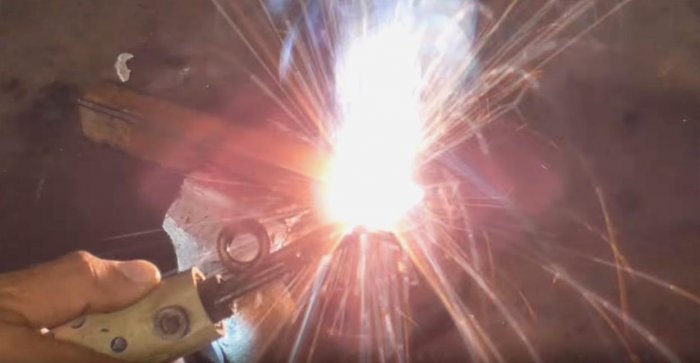

С помощью сварочного аппарата пластины привариваем к трубе.

Затем нужно к трубе приварить вот такие две детали, это нужно, чтобы цепь была на расстоянии от отрезного ролика.

Теперь нам понадобится мотоциклетная цепь.

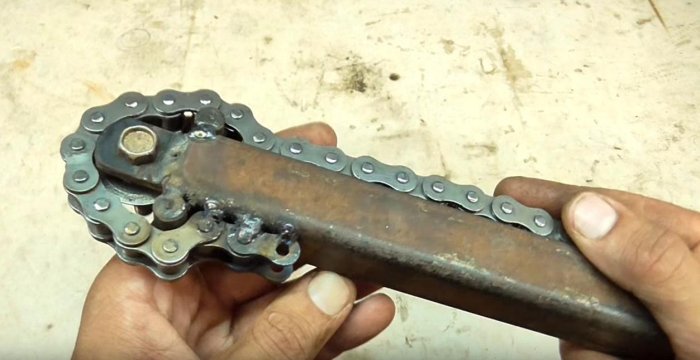

Привариваем один конец цепи к трубе с одной стороны.

К шпильке и привариваем второй конец цепи.

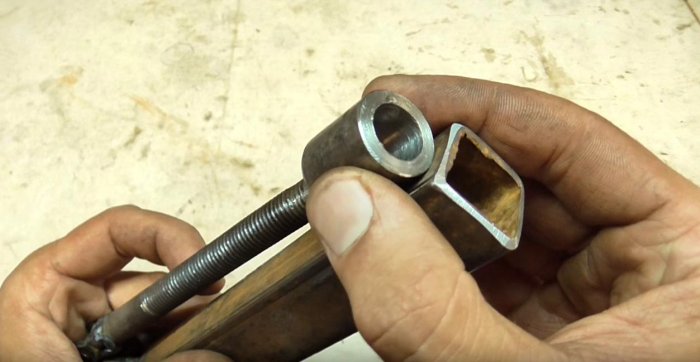

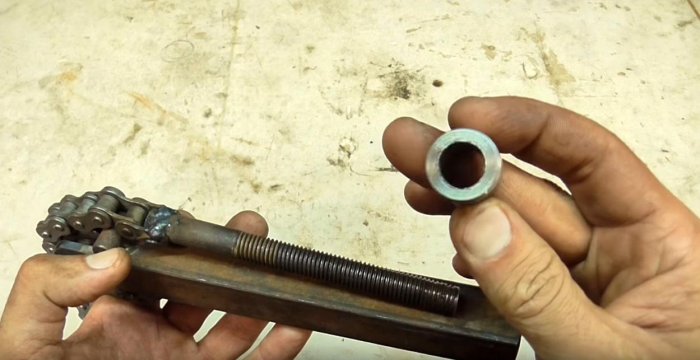

Отрезок трубы по внутреннему диаметру шпильки привариваем к профильной трубе.

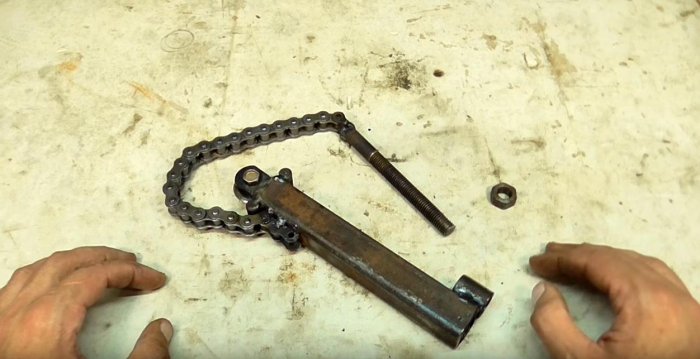

Всё, наш ручной труборез готов к использованию.

Испытаем приспособление, крепим в тисках трубу.

Одеваем на трубу приспособление, цепь натягиваем гайкой на шпильке.

Делаем несколько оборотов вокруг трубы.

Результат — отрезанная труба с идеально ровным срезом.

Рекомендуем посмотреть видео, где автор показывает процесс изготовления ручного трубореза, а также его испытания.

Виды, которые можно смастерить самостоятельно, в порядке сложности

В бытовых условиях для получения качественного реза часто применяются роликовые труборезы. Конструкция не отличается большой сложностью и изготовить их можно самостоятельно. Большие по типоразмерам и наименованию материалов трубы обрабатываются изготовленным своими руками цепным труборезом.

Роликовый труборез Профи Fit заводской сборки. Фото Промснаб

При необходимости резки большого количества труб желательно иметь устройство с механизированным приводом, сделанное самостоятельно. Покупное, особенно хорошего качества от зарубежных фирм, стоит недешево. Здесь можно предложить в качестве электропривода болгарку и разработать на ее основе электрический труборез (циркулярную пилу). Другие виды приводов – гидравлический, пневматический и другие в домашних условиях доработать и тем более разработать невозможно или очень сложно и под силу только особо одаренным умельцам.

Изготавливаем труборез

Собираем узел, который будет удерживать отрезной ролик. Такие пластинки я сделал заранее из толстой стали. Так же их можно вполне найти готовые.

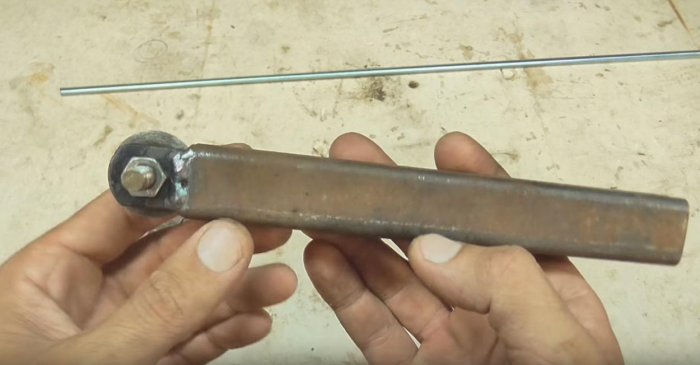

Вставляем все это дело в профиль.

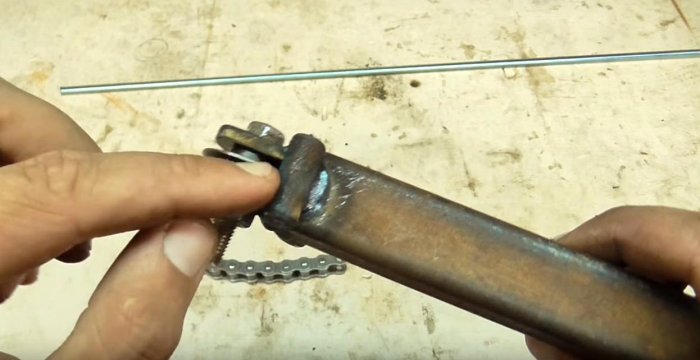

Свариваем с обоих сторон.

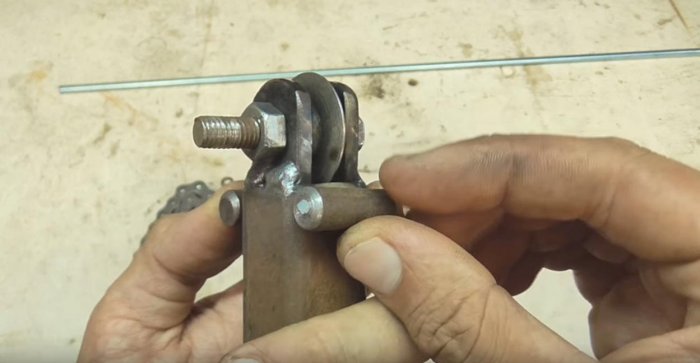

Чтобы цепь была на расстоянии от отрезного ролика — по бокам привариваем две стальные бобышки.

Привариваем их сваркой.

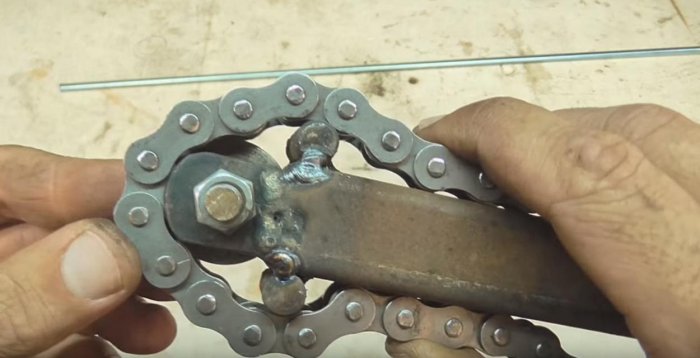

Берем мотоциклетную цепь и устанавливаем так, чтобы она огибала ролик

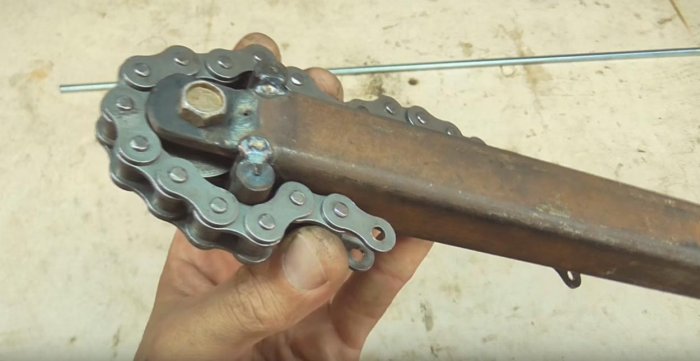

Привариваем один край цепи к профилю.

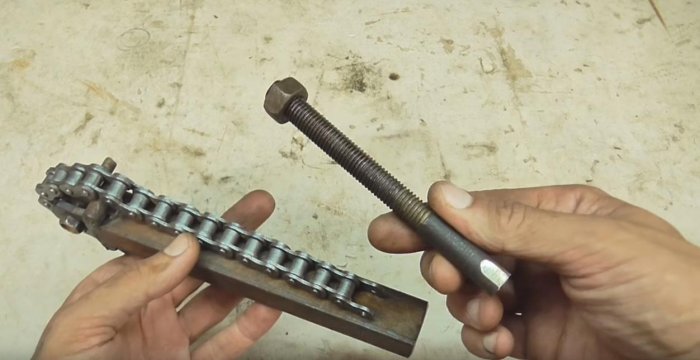

Берем шпильку и привариваем к ней второй конец цепи.

Далее берем отрезок трубы по внутреннему диаметру шпильки.

И сваркой привариваем к концу профиля. Вот так:

Труборез готов!

Особенности выбора трубореза

Как мы говорили выше, самодельный труборез для стальных труб – большая проблема, поэтому лучше ознакомиться с особенностями выбора готового инструмента.

Выбирая инструмент, вы должны обратить внимание на две его основные характеристики: максимальное и минимальное сечение трубы, а также материал, который может быть разрезан данным труборезом.

Далее следует обратить внимание на толщину стенок трубы, которая по силе выбираемому инструменту. Всего выделяют три основные группы:

• Инструмент для тонкостенных труб;
• Для асбестоцемента и керамики;
• И труборез для тяжёлых нагрузок.

Говоря подробнее, стоит отметить, что инструмент для тяжёлых нагрузок бывает только электрическим. Он способен разрезать трубу диаметром до 300 мм, изготовленную из таких прочных материалов, как чугун или сталь, отчего он и получил свое второе название: труборез для стальных труб.

Для тонкостенных труб обычно выпускаются ручные труборезы с упрощённой конструкцией. С помощью них вы сможете разрезать трубы из латуни, меди, металлопластика и нержавеющей стали.

Удобный инструмент из болгарки

Фантазия мастеров не остановилась на применении сугубо ручных инструментов для резки трубопрокатных изделий. Отрезной дисковый агрегат широко применяется не только для металлообработки, но и для обработки дерева. В домашнем хозяйстве ему нет аналогов: инструмент удобен для работ разной сложности в гараже и мастерской. Он способен справиться со следующими задачами:

• с точным раскроем листового металла;
• с разрезанием металлических деталей;
• с получение пропилов заданных параметров;
• с получением заготовок;
• с разделением металлического профиля на длинные отрезки.

Труборез из болгарки удобен, прост в эксплуатации, способен справиться за короткое время с широким спектром задач. Ему свойственен точный рез, высокая скорость работы.

Труборез из болгарки

Учитывая, что в быту инструмент применяется не столь регулярно, как в промышленности, его покупка нецелесообразна. Будет рациональнее смастерить агрегат самостоятельно, используя в качестве основы для творчества станину от обычной угловой машины. В результате получится универсальная болгарка со свойствами малогабаритного отрезного станка.

Самодельный вариант приспособления не является сегодня большой редкостью. Можно изготовить труборез, используя подручные материалы, имеющиеся в гараже, либо сделать его из болгарки своими руками.

На более профессиональный самодельный уровень выходит конструирование трубореза плазменного типа. Главные составные элементы — плазменный резак, шестерни от бендикса, маховик от любого грузовика. Единственный нюанс: для изготовления понадобится станок для обработки металла. Если таковой имеется в вашем гараже, то дело остается за малым.

Процесс изготовления

Чертеж трубореза

• отвертка;
• молоток;
• гаечный ключ;
• напильник и ножовка по металлу;
• тиски;

В качестве расходных материалов нужно взять:

• винты, желательно М6;
• болты М8;
• квадратная катанка;
• пружина;
• стальная лента 15х4 мм;
• ножовочное полотно.

Пригодится металлический заклепочный элемент, диаметр которого не больше 4 мм.

Перед тем как приступить к процессу изготовления, рекомендуется подготовить рабочее место, разместить на нем весь необходимый инвентарь.

1. Как изготовить левую часть трубореза:

• используется кусок катанки длиной не меньше, чем 135 мм;
• обрабатывается нижний конец заготовки: скругляется напильником, снимаются фаски, заправляется радиусом;
• отмеряем 90 мм от одного конца заготовки и высверливаем отверстие, диаметр которого 8,5 мм;
• сверху на деталь накладывается полотно, крепится с использованием прижимной планки либо металлической заклепки;
• сверлится еще одно отверстие, предназначенное под ось, в качестве которой используется обычный стальной прут диаметром не больше 8 мм.

На этом этапе важно учесть: зубья полотен должны иметь одинаковое направление.

2. Как изготовить правую часть:

• изготавливается основа из катанки;
• формируется два отрезка, максимальная длина которых до 40 мм, изделие напоминает крышу дома;
• под рукоятку заправляется хвостовик;
• полотна прикрепляются на каждый изогнутый участок изделия;
• с левой стороны катанки нужно разместить резьбовое отверстие, в самом центре которого вкручивается прижимной болт;
• перпендикулярно отверстию с левой стороны делается аналогичное, в которое будет устанавливаться ось;
• закрепляется полоса из стали, в которой сверлится отверстие под ось.

3. Сборка конструкции:

• слева на прижимной болт надевается пружина;
• ставится ось, концы которой соединяются;
• в качестве оси можно использовать пару винт-гайка;
• прижимной болт вкручивается в резьбовое отверстие справа.

Чтобы изготовить труборез своими руками, можно вместо полотен использовать напильники. Это не навредит процессу ремонта или монтажа трубопрокатных изделий, а наоборот, самодельный инструмент поможет нарезать трубы на элементы заданной длины с ровными срезами.

Поиск записей с помощью фильтра:

Смотрите видео

Электрические и ручные труборезы

Все труборезы также делят по принципу своей работы на ручной и электрический. Также их делят на пневматический и гидравлический, о которых мы поговорим чуть позже.

Итак, ручной труборез – идеальный вариант для работ с небольшим объёмом, ведь распиловка таким инструментом выполняется довольно просто: необходимо лишь закрепить аппарат на трубе и произвести разрез, выполнив несколько оборотов ручкой или самим инструментом. К прочим преимуществам ручного инструмента можно отнести компактность, ведь им вы сможете сделать разрез на большой высоте, либо в труднодоступном месте.

Электрический труборез для стальных труб большого диаметра подходит лучше ручного, корме того, он позволяет выполнить большой объём работ в кратчайшие сроки. Ещё одним преимуществом электрического инструмента является хорошее качество материалов, применяемых для его изготовления.

Высокая прочность такого оборудования позволяет выполнять крупный объём работ, не беспокоясь о сохранности инструмента. К плюсам также относится легкость реза, который выполняется электрическим двигателем. Из минусов стоит выделить высокую стоимость данного оборудования, из-за которой покупка для разовых работ становиться нецелесообразной.

К прочим плюсам также относят хороший баланс, высокое качество разреза, аккуратность получаемых кромок, на которых вы не встретите заусениц, а также возможность замены режущих роликов. Останавливаясь на последнем, стоит сказать, что это позволяет не только обновить скорость реза в случае износа, но и сменить тип обрабатываемого материала, например, со стали на керамику и т.д.

Гидравлические и пневматические труборезы

Как говорилось выше, рез может производиться гидравлическим и пневматическим механизмом.

Пневматические труборезы для своей работы используют воздух, который нагнетается в поршень под давлением. Используются такие труборезы для разрезания труб с сечением до 130 см. Сам рез выполняется резцами, которые могут быть предусмотрены для разного материала, что позволяет резать как металлические, так и пластиковые трубы.

К минусам данного аппарата можно отнести высокий вес, который зачастую достигает 60 кг. Работать таким тяжёлым инструментом в траншее либо на высоте не представляется возможным.

Гидравлические труборезы работают схожим образом, только давление в поршне создаётся с помощью воды, которая нагнетается гидронасосом. Давя на поршень водой, гидронасос разрезает трубу резцами, после чего, давление снижается, а шток возвращает резцы в исходное положение.

Как выполнять работы с электрическим труборезом

Весь процесс резки зависит от того, какой именно труборез вы используете. Всего бывает два типа электрического трубореза: разъёмный и неразъёмный. Разъёмный труборез чаще используется профессионалами. Он имеет прочный корпус, разделяющийся на две части, что позволяет легко закрепить его на трубе даже в труднодоступных местах.

Режущие элементы в данной конструкции – это резцы, которых может быть две или более штуки. Один из них зачастую применяется для снятия фаски, а остальные для самой резки. Сам труборез закрепляется на трубе с помощью специальных кулачков, которые также идут в комплекте. Их количество зависит от размеров режущего оборудования. Также в комплект часто поставляется сервопривод, контролирующий ход трубореза, а также предупреждающий его перегрузку.

Приступая к установке, две разъёмные части располагаются на трубе и выравниваются по горизонтали. Затем они закрепляются основными и вспомогательными кулачками, количество которых определяется размером диаметра разрезаемого изделия. После закрепления трубореза выставляются резцы в 2 мм от кромки и монтируется сервопривод.

После включения инструмента, резцы автоматически начнут опускаться на поверхность трубы и разрезать её. Электроинструмент позволит вам снять внутреннюю и наружную фаску, а также выполнить торцевание.

Правила эксплуатации трубореза

Чтобы сохранить свой труборез в целости и сохранности, необходимо следовать простым правилам эксплуатации:

1. Не забывайте чистить режущий валик, направляющие ролики и винт подачи после работы. Делать это рекомендуется специальным составом, который можно приобрести в строительном магазине.
2. Следите за состоянием смазки винта подачи и направляющих роликов.
3. Избегайте грубого обращения с инструментом, не допускайте сколов и вмятин.
4. Постоянно проверяйте остроту резцов, ведь их тупость приведёт к дополнительным нагрузкам на аппарат. Если резцы затупились, то их необходимо немедленно заменить.
5. Не подвергайте инструмент суровым погодным условиям, храните его в тёплом и сухом месте.

Как резать трубы из различных материалов

Каждый материал требует определённого подхода, а также индивидуальных резцов, поэтому важно знать, как и чем резать различные трубы.

Как резать трубу из стали ручным роликовым труборезом:

1. Выполните разметку на поверхности трубы. Сделать это можно, например, мелом;
2. Перед резкой смочите трубу водой, однако масло подойдёт для этих целей куда лучше;
3. Установите в струбцину трубореза разрезаемую трубу;
4. Откройте прижимной блок, после чего, вложите в него изделие;
5. Приложите режущий валик к начерченной линии;
6. Тщательно закрепите трубу;
7. Далее вращайте механизм, постепенно затягивая его, усиливая натяжение в блоке.

Выполняя такую резку на трубе с большим диаметром, вы сможете столкнуться с затруднениями, которые потребуют дополнительных затрат времени и сил. Разрезая широкую трубу, вести ролики необходимо по всей её окружности, при этом они будут глубоко врезаться в металл, затрудняя движение.

Разрез полипропиленовых и металлопластиковых труб гильотинным труборезом:

1. Сделайте разметку маркером;
2. Разведите ручки инструмента, положите трубу под нож, и закрепите трубу ручками;
3. Нажмите на ручку инструмента, чтобы нож разрезал трубу.

Завершив разрезание таким способом, вы также должны будете выровнять внутренний диаметр, ведь при таком разрезе внутренняя часть трубы незначительно деформируется.

Производители труборезов

Как мы уже говорили выше, изготовить труборез ручной для стальных труб своими руками можно, однако это того не стоит, ведь купить его можно в магазине по невысокой цене от следующих производителей:

• Virax;
• Rothenberger;
• Jonnesway.

Компания Virax – французский производитель, выпускающий профессиональное и полупрофессиональное оборудование для работы с трубами из различных материалов. Среди их инструмента своим качеством особенно выделяются гидравлические трубогибы, роликовые труборезы, трубные прижимы, фаскосниматели, а также газовые и сантехнические ключи.

Rothenberger – немецкая компания, которая на протяжении 60 лет занимается изготовлением следующих инструментов:

• Монтажных;
• Буровых установок;
• Инструмент для прочистки водопроводов;
• Инструменты и материалы для работы с различными трубами.

Тайваньская компания Jonnesway также выпускает качественное оборудование по невысокой цене, однако отличается она своей пожизненной гарантией на труборезы.

Заключение

В заключение необходимо сказать, что качественный ремонт или прокладка трубопровода невозможна без подходящего трубореза, ведь без него вы не сможете добиться точности и надёжности, а кроме того, затратите кучу времени и сил.
