Станки и устройства для заточки ножей — разъясняем развернуто

Хотя в настоящее время можно без труда купить необходимые приспособления и оборудование, предназначенные для заточки ножей и прочего режущего инструмента, тем не менее, рукодельные граждане продолжают изготавливать ножеточки своими руками в свободное от работы время. При изготовлении точилки для ножей своими руками необходимо определиться с её типом (ручная или электрическая) и видом используемых абразивных материалов (брусок, круг, шлифовальная лента), а также с имеющимися в наличии материалами, которые пойдут для изготовления корпуса собираемого устройства, его каркаса. Рассмотрим вариант ручной точилки с использованием абразивного бруска и фанеры в качестве каркаса конструкции. Внешний вид собираемого устройства представлен на следующем рисунке.

Ручной заточной станок, изготовленный из подручных материалов

Для изготовления подобного станка понадобятся следующие материалы и инструмент:

• листовая фанера толщиной 10–12 мм или ДСП, можно от старой корпусной мебели;
• металлическая шпилька диаметром 10–12 мм;
• листовая сталь толщиной 1 мм;
• винты крепления или гайки с шайбой, соответствующие диаметру используемой шпильки;
• брусок толщиной 25–30 мм – для изготовления упоров абразивного бруска;
• профильная металлическая труба сечением, соответствующим размерам бруска;

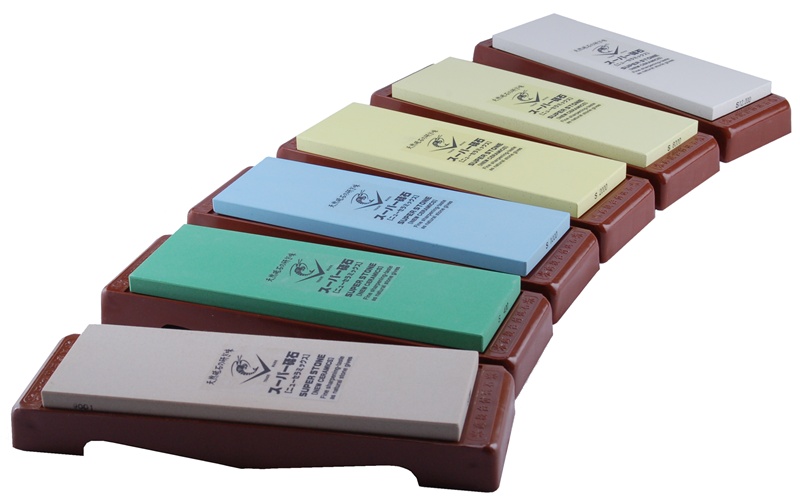

• абразивный брусок;
• ножовка по металлу и дереву или их электрические аналоги (электролобзик, болгарка);
• электрическая дрель или шуруповёрт.

Работы по изготовлению выполняются следующим образом.

На рынке товаров, предназначенных для заточки ножей и прочего режущего инструмента, представлен широкий выбор моделей, различающихся по конструкции и назначению, типу использования и оснащённости, что позволяет выбрать устройство в соответствии с критериями выбора и финансовыми возможностями пользователя. При выборе конкретного приспособления или модели точильного оборудования помощь окажут продавцы-консультанты в торговых организациях, а как правильно пользоваться – можно найти в сети Интернет.

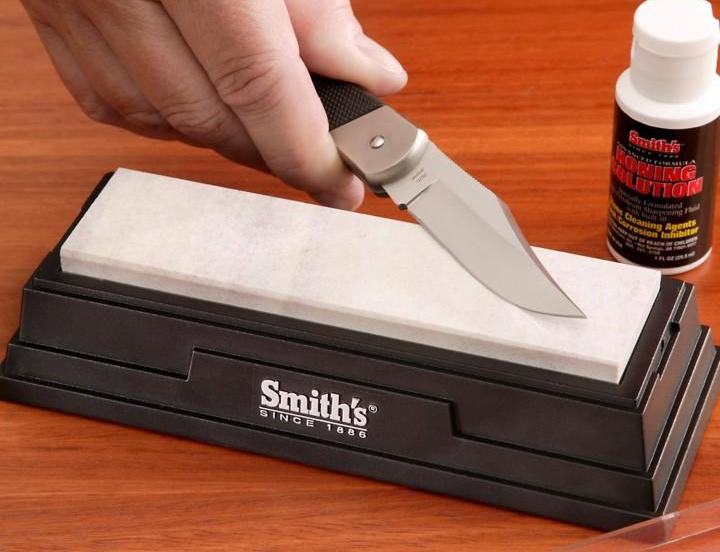

Как правильно точить ножи бруском можно узнать, посмотрев видеосюжет, приведённый ниже.

Видео: как наточить кухонный нож бруском

Экономьте время: отборные статьи каждую неделю по почте

Самодельные станки

Приспособление для заточки ножей своими руками позволяет относительно легко решить главную задачу — гарантировать постоянный угол наклона лезвия относительно бруска. Некоторые простые устройства сделать элементарно. Те точилки, что обеспечивают больший комфорт, уже более требовательны к мастеру.

Элементарное вертикальное устройство

Оно состоит из угловой рамы и оселка. Несмотря на примитивность конструкции, цены на эти магазинные товары достаточно высоки, к тому же сменные точильные камни приходится покупать отдельно. Сделать данное приспособление для заточки ножей своими руками под силу любому мастеру, имеющему в хозяйстве:

• четыре бруска одинакового размера;
• точильный камень;
• дрель, сверла;
• транспортир;
• болты, гайки.

Такое устройство для заточки позволяет держать нож строго вертикально, что значительно облегчит работу с режущим инструментом. Процесс проходит так:

1. Первым делом из бруса изготавливают два деревянных уголка, элементы которых располагают под углом 90° друг к другу.
2. Точно соединив обе детали, и зафиксировав их, делают метки для отверстий, соответствующие диаметру болтов. Потом их просверливают.
3. Детали соединяют болтами, слегка притягивают элементы гайками.

Устройство готово к эксплуатации. Самое важное в ней — корректное определение необходимого угла для заточки лезвия. Это делают с помощью транспортира. После выставления угла наклона брусок вставляют, а гайки затягивают до тех пор, пока оселок не будет надежно зафиксирован. Если немного доработать инструмент, то точильный камень и нож можно поменять местами. Минус у приспособления есть: это невозможность плавно регулировать угол наклона оселка.

Точилка из монтажных уголков

Для изготовления этого приспособления для заточки необходимо подготовить:

• металлические уголки (толщина материала — 6 мм, размер — 90х90 мм);
• оселок;
• 2 небольших прямоугольника из металла (губки для зажима камня);
• резьбовую шпильку М6, длина — 160 мм;
• спицу, электрод или другой тонкий стержень;
• дрель, шуруповерт;
• напильник, ножовку по металлу, плоскогубцы;
• болты, гайки.

Саму работу выполняют по следующему алгоритму:

1. В уголках делают отверстия, в которых нарезают резьбу.
2. Стачивают скосы на губках, что предназначены для фиксации лезвия. В противном случае они станут препятствием движению точильного камня.
3. Все острые края и углы обрабатывают напильником.
4. В металлических прямоугольниках-губках сверлят отверстия, затем делают резьбу для соединительного болта. Фиксируют оселок.
5. Спицу, согнутую под углом 90°, вставляют в отверстие одной из губок, затем фиксируют.

Эта деталь-спица будет играть роль фиксатора угла наклона точильного бруска. Достоинство такой модели — возможность изменять угол наклона в большом диапазоне, что будет дополнительным плюсом для обработки различных ножей, а также других режущих инструментов.

Станок для заточки из фанеры

Большинство частей этого приспособления можно выполнить из подручных материалов, но в этом случае для его изготовления взята фанера. Мастер волен взять полированный либо ламинированный материал. Понадобится:

• лист фанеры, его толщина — 8-12 мм;
• древесина (твердые породы), карболит или текстолит для регулировочной колодки (20х40х80 мм);
• листовая сталь, толщина — 1 мм;
• точильный камень;
• брус (60х60 мм);
• шпилька из металла (диаметр — 10-12 мм, длина 250 мм);
• ножовка (электролобзик, болгарка);
• сапожный (секционный) нож;
• дрель (шуруповерт);
• 2 футорки для шпильки (внутренняя резьба — М10);
• рашпиль;
• рейсмус;
• саморезы, болты, гайки (плюс гайки-барашки М10), шайбы.

Фанера — материал легкий. Для того чтобы основание было устойчивым, его лучше сделать достаточно тяжелым. С этой задачей смогут справиться «подковы» из металлического уголка 20х20 мм.

Основание

Работы проводят по следующей схеме:

1. Из фанеры изготавливают детали — 2 боковины и наклонную плоскость. Просверлив по три отверстия в боковых элементах и 6 в торцах (по 3 в каждом) наклонной части, их временно соединяют саморезами.
2. В задней части между боковинами четырьмя саморезами (по 2 с каждой стороны) крепят брус. В нем, отступив от края 25 мм, делают отверстия для шпильки: сначала это работают сверху и снизу тонким сверлом, затем их расширяют. С обеих сторон вкручивают футорки. Вставляют регулировочную шпильку.

Подручник

Снимают верхнюю часть основания, так как на ней нужно соорудить устройство для прижима и фиксации режущего инструмента. Подручник собирают из 2 стальных планок: 60х170 и 40х150 мм.

1. Отступив от переднего края 40 мм, ножовкой запиливают паз, его глубина — 2 мм. Сапожным ножом избавляются от двух верхних слоев фанеры так, чтобы в выборку поместилась стальная пластина толщиной в 2 мм.
2. Металлические элементы складывают вместе (меньший снизу), делая одинаковые отступы по краям, затем сверлят 3 сквозных отверстия (6 мм). Пластины стягивают болтами, шляпки которых располагают сверху. Их сваривают с пластиной, снимают наплывы, шлифуют.
3. Намечают и просверливают отверстия в выборке наклонной детали, затем фиксируют подручник гайками.

Прижимная планка

Механизм фиксации также состоит из 2 деталей: верхняя планка имеет Г-образную форму (80х150 мм, ширина 45-50 мм), нижняя — прямоугольник (50х100 мм).

1. Меньшую деталь располагают снизу, у дальнего края большей. В обеих проделывают 2 отверстия: от краев нижней планки отступают по 25 мм, затем просверливают верхнюю пластину. Оба элемента стягивают болтами (8 мм), заводят их в противоположных направлениях. Шляпки обрабатывают аналогично: их приваривают, потом шлифуют.
2. На наклонной детали, отступив от края, где находится регулировочная шпилька, 40 мм, с помощью рейсмуса, проводят линию. На расстоянии в 25 мм от верха и нижнего конца делают отверстия (8 мм). Соединяют их края линиями, потом лобзиком делают пропил, расширяют его напильником до 8,2-8,5 мм.
3. Обе планки соединяют через паз, стягивают элементы болтами, на планку снизу накручивают барашек.

Система регулировки

Для фиксации на шпильку набрасывают шайбу, накручивают гайку, которую затягивают так, чтобы стержень не смог провернуться.

1. От края колодки отступают 15 мм, в торце с обеих сторон сверлят сквозное отверстие, которое расширяют до 9 мм. Затем в нем нарезают резьбу.
2. Отступив 50 мм от полученной оси, сверлят отверстие (примерный диаметр — 14 мм) в плоской части детали, оно перпендикулярно первому, вертикальному. Его хорошо развальцовывают рашпилем.
3. Получившуюся колодку накручивают на шпильку. Чтобы гарантировать ее фиксацию, снизу и сверху ее контролируют барашками.

Точильная каретка

Ее изготавливают из 30 см шпильки и прутка, толщина которого составляет те же 10 мм. Их сваривают соостно. Для фиксации бруска из твердого материала вырезают 2 элемента (20х50х80 мм). В центральной части каждого из них делают отверстие, отступ от верхнего края — 20 мм, диаметр — 10 мм.

Сначала на каретку накручивают барашек, потом шайбу, бруски, опять шайбу, а за ней — гайку. В такой штанге можно с легкостью фиксировать точильные камни, однако мастера настоятельно рекомендуют самостоятельно изготовить еще и набор сменных брусков.

Основанием для них послужит прямоугольный алюминиевый профиль, ширина плоской стороны которого составляет 40-50 мм. Ее шкурят, обезжиривают, затем наносят на поверхность Момент, потом наклеивают наждачную бумагу разной зернистости. Материал лучше брать на тканевой основе. На один элемент из набора можно приклеить замшевую ткань, чтобы иметь возможность править лезвия пастой ГОИ.

«Правила правильной» заточки

Чтобы производить заточку корректно, рекомендуют изготовить несколько самых необходимых шаблонов. Их делают из листа фанеры.

1. Лезвие фиксируют параллельно кромке подручника, затем его прижимают планкой. Вставив шаблон, регулируют угол между плоскостью рабочего инструмента и точильной колодкой.
2. Если лезвие уже очень далеко от идеала, заточку начинают грубым бруском (400). Когда полоса спуска избавляется от волн или извилин, зернистость снижают, обрабатывая стороны в обоих направлениях, прикладывая минимальные усилия.
3. Завершающий этап операции — правка бруском с замшевой тканью и нанесенной на нее абразивной пастой. В этом случае движение можно делать только в одну сторону — на себя.

Приспособление для заточки ножей своими руками сделать несложно, особенно если выбрать совсем простенькую модель. Более совершенные устройства займут гораздо больше времени, однако они, безусловно, заслуживают каждой потраченной минуты, ведь экономия выходит нешуточная. Какие модели можно создать своими силами, можно увидеть на фото и в видеороликах. Один из них находится здесь:
