Наковальня из рельсы своими руками:видео, фото — читаем по порядку

Даже не обладая практическим опытом, изготовить наковальню можно своими руками. Для этого достаточно действовать, согласно нашей пошаговой инструкции.


Сделать наковальню из рельса может каждый «домашний мастер» при помощи подручных инструментов. Сразу скажем о том, что сравнить самостоятельно выполненную наковальню с полноценным аналогом нельзя. Однако для простукивания мелких заготовок, загиб прутка на определенный угол или его расплющивания, а также подобных небольших хозяйственных работ, она отлично подходит.

Блок: 1/5 | Кол-во символов: 528
Источник: http://abisgroup.ru/articles/nakovalnja-iz-relsa-svoimi-rukami-foto-i-video.htm

Понадобится

Согласно ГОСТ, лицо наковальни должно быть из стали марки 45Л или 35Л, и оно обязательно закаляется, чтобы твердость была в пределах HRC 45-50. Поэтому для изготовления этого элемента наковальни понадобится полоса легированной стали толщиной не менее 20 мм.

Также нам нужны будут для работы некоторые инструменты и материалы:

  • болгарка с разными дисками;

  • гриндер;

  • горн кузнечный;

  • сварочный аппарат;

  • сверлильный станок;

  • Печь для выпечки;

  • клещи кузнечные и пассатижи;

  • молоток или кувалда;

  • маркер и угольник;

  • масло для закалки и емкость из жести.


Блок: 2/5 | Кол-во символов: 565
Источник: https://SdelaySam-SvoimiRukami.ru/5442-kak-sdelat-nakovalnju-iz-starogo-kuska-relsa.html

Самый важный кузнечный инструмент


Наковальни – самый важный инструмент, позволяющий выполнять различные кузнечные работы, связанные с холодной и горячей ковкой металла. Данный элемент мастерской довольно специфичен, однако он просто незаменим в случае профессионального изготовления кованых изделий.

Подобный инструмент может различаться в зависимости от типа решаемых задач. Он может иметь разнообразные конструкционные элементы, размеры и формы. В основном выделяют два типа кузнечных наковален: однорогие и двурогие.

Наибольшим спросом пользуется первый вариант приспособления. Рог применяется в формировании изгибов металлических изделий в фигурной ковке.

Из чего состоит наковальня?

Боковые стороны позволяют делать изгибы под прямым углом. Сама поверхность устройства гладкая и ровная, а также отшлифована и закалена. Именно эта часть является рабочей.

В ней присутствуют два отверстия квадратной и круглой формы, использующиеся в случае выполнения дополнительных операций с изделиями и при поддержании инструмента.

По весу наковальни разделяют на маленькие, средние и большие. Наиболее оптимальным вариантом являются самые тяжелые модели весом 95 кг и более. Такие устройства позволяют работать с большими заготовками.

В домашних условиях подобный инструмент не относится к самым необходимым. Тем не менее его наличие позволяет без труда выравнивать различные изделия, например гвозди, проволоку или листовой металл.

Естественно, применение в бытовых целях не требует обязательной покупки подобного инструмента. Однако при необходимости может быть сделана самодельная наковальня. Она без проблем позволит выполнить все самые простые функции, которые к ней предъявляются.

Конечно, изготовить качественное фигурное изделие на самодельном варианте крайне сложно. В таком случае лучше обратить внимание на профессиональные модели. А вот во всех остальных потребностях, ручной инструмент станет самым оптимальным выбором.

Блок: 2/6 | Кол-во символов: 1967
Источник: https://tutsvarka.ru/oborudovanie/nakovalnya-svoimi-rukami

Процесс изготовления наковальни

Выполняем разметку наковальни с рогом и хвостом непосредственно на подходящем по длине и поперечному сечению куске старого рельса.

С помощью болгарки и отрезного диска вырезаем внешние контуры нашего инструмента, отбиваем лишние части увесистым молотком.

Получаем в первом приближении рог, хвост и основание будущей наковальни.

Продолжаем вырезать переходную часть между верхом и основанием нашего инструмента, одновременно точнее формируя рог и хвост.


Удаляем со всех доступных плоскостей заготовки ржавчину с помощью шлифовального круга.

Придаем на гриндере передней переходной части форму полукруга для восприятия больших и постоянных динамических ударов.

Заостряем рог на круглый конус вначале болгаркой, а затем на гриндере. На нем же шлифуем и основание наковальни.

Размечаем полосу металла толщиной не менее 20 мм и желательно из легированной стали 45Л или 35Л под размер верха части наковальни из куска рельса.

Вырезаем из размеченной заготовки будущее лицо наковальни посредством лобзиковой пилы и болгарки. С одного края в пластине сверлим круглое отверстие.

Шлифуем все стороны вырезанной полосы на гриндере и соизмеряем ее размеры с посадочным местом.

Заливаем в жестяную банку необходимое количество подсолнечного масла.

Раскаляем докрасна ненужный кусок, отрезанный от пластины, в кузнечном горне и с его помощью нагреваем масло в емкости. Только после этого с помощью кузнечных клещей помещаем в кузнечный горн и докрасна разогреваем подготовленную для лица наковальни пластину.

Как только она приобретет малиновый цвет быстро и полностью помещаем ее в емкость с маслом и держим ее там, пока масло не перестанет кипеть.

Сравниваем твердость незакаленной и закаленной пластины с помощью обработки напильником. Незакаленная пластина легко поддается обработке, а по закаленной напильник скользит, не снимая ни грамма металла.

Производи отпуск: помещаем пластину в печь и выдерживаем ее там при температуре 200 градусов Цельсия в течение 1-го часа.


Вновь обрабатываем пластину со всех сторон на гриндере и привариваем ее к верху рельсовой заготовки, придерживая с двух сторон струбцинами, вначале точечно, а затем сплошным швом.


Отбиваем молотком шлак со швов, зачищаем болгаркой, завариваем на лице все раковины и каверны, и окончательно доводим все плоскости на гриндере.

Качество должно быть таким высоким, чтобы сварной шов между лицом и основанием наковальни совершенно не просматривался.

Тщательно выбираем угол между торцом лица и рогом вначале отрезным, а затем шлифовальным кругом: он должен быть равен точно 90 градусам. Далее такой же обработке подвергаем все части наковальни.

Снимаем со шпинделя болгарки шлифовальный круг и вместо него устанавливаем полировальный (фетровый или войлочный) и продолжаем круговую обработку наковальни до зеркального блеска, исключая переходный участок и основание.

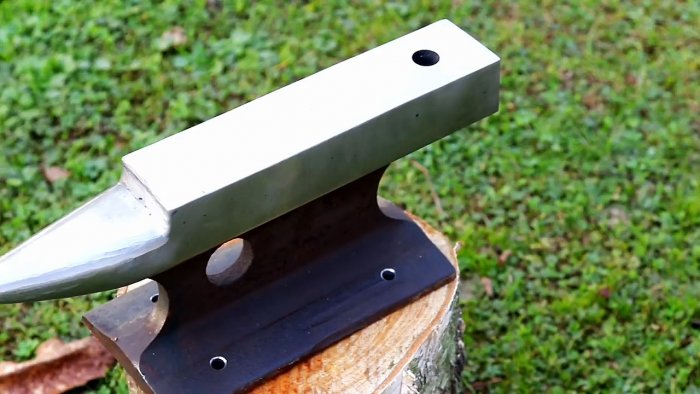

Ставим наковальню на лицо, размечаем на подошве основания центры четырех отверстий по углам, керним и выполняем их на сверлильном станке для крепления наковальни к стулу, в качестве которого лучше выбрать подходящую по сечению и высоте деревянную чурку из твердых пород дерева: дуба, ясеня, клена, березы и др.


Блок: 3/5 | Кол-во символов: 3174
Источник: https://SdelaySam-SvoimiRukami.ru/5442-kak-sdelat-nakovalnju-iz-starogo-kuska-relsa.html

Пошаговая инструкция по изготовлению наковальни из рельса


Подготовьте рабочую площадку. Установите на стол кусок рельсы, разметьте его с помощью маркера и линейки следующим образом:

  1. Отмерьте 40% от общей длины рельсы, проведите линию;
  2. Отмерьте половину от ширины рельсы, сделайте отметку;
  3. Соедините линии и отметку таким образом, чтобы на площадке рельсы у вас образовался треугольник или так называемый «рог наковальни».

Закрепите будущую кузнечную наковальню в металлических тисках. Включите болгарку, выполните резы рога согласно линиям разметки.

Важно! Работая с электроинструментом, будьте предельно внимательны. Металлические тиски должны быть надежно закреплены на поверхности стола. Рабочий стол не должен быть расшатан. Для защиты собственного здоровья, наденьте маску сварщика, защитные фартук и перчатки.

Выполнив глубокие резы болгаркой, возьмите молоток. Он поможет вам ускорить процесс: отбейте с его помощью левый и правый края металлического треугольника. Будьте готовы к тому, что края будут неровными – ничего страшного в этом нет, их обработкой мы займемся позже.

Достаньте рельсу из тисков, переверните ее на бок так, чтобы отбитый треугольник «смотрел» на вас. Маркером обозначьте линии, ведущие от края рельса до внутреннего отверстия (ближнего к вам). Отбейте их молотком.

Отступив по сантиметру с каждого необработанного «заднего» конца, нарисуйте маркером линии. Ваша задача – обозначить «хвост» наковальни. Болгаркой выполняйте на металле резы, после чего кусочками отбивайте металл молотком. «Хвост» является функциональной частью инструмента. Но так как мы создаем домашнюю, а не профессиональную, наковальню, выполнять его или нет – только ваше желание.

Блок: 3/5 | Кол-во символов: 1697
Источник: https://mainavi.ru/dom/kak-sdelat-nakovalnyu-svoimi-rukami/

Элементы наковальни

Наковальня кузнеца – обязательный атрибут его мастерской. С ее помощью выполняется целый ряд технологических операций с металлом. Данный инструмент используется для ковки, придания металлу необходимой формы, закалки и т.д.

Изготавливается этот предмет из прочной легированной стали, а его масса может превышать 300 килограмм, особенно если речь идет о стационарной кузнечной наковальне.

Она должна быть устойчивой и прочной, так как на нее приходятся значительные нагрузки. Удар молотом по наковальне приводит к появлению ровного чистого звука. Глухой звон свидетельствует о наличии трещин или пустот в инструменте.

Как уже отмечалось ранее, выделяют однорогие и двурогие модели. Почему наковальня имеет такую форму? Дело в следующем: рог позволяет осуществлять изгибы с необходимой кривизной, а ровная поверхность служит для выполнения основной работы.

Схема крепления наковальни.

К основным элементам устройства относятся:

  • рог;
  • хвостовик;
  • углубление для формирования отверстий;
  • отверстия для установки инструмента и другого кузнечного приспособления на наковальню;
  • лицо;
  • башмак;
  • площадка для рубки металла.

Выступ на боковой части инструмента называется рогом. Его форма различна, в зависимости от назначения. У однорогих моделей он конусообразный. Используется в формировании изгибов металла и раскатке закругленных частей.

Второй рог применяется в загибании изделий на углы меньше нормального и делается в форме усеченного конуса.

Лицом называется плоская поверхность. Именно на ней производятся основные операции.

В классическом типе наковальни обязательно есть отверстия. Одно из них квадратное – используется, как держатель инструмента, например, молота. Оно обычно располагается в конце устройства. Второе – круглое, фиксирует проволоку при ее завивке, располагается возле рога.

Наковальня должна гасить импульс от удара по лицевой части. В этих целях приспособление устанавливается на прочную деревянную или песочную подушку.

Важно, чтобы лицо располагалось строго горизонтально. Это позволит выполнять работу наиболее качественно.

Многих интересует вопрос, как установить наковальню по высоте. Высота наковальни от пола правильная, если удар молота по наличнику приходится горизонтально. Кроме того важно, чтобы кузнецу не приходилось совершать дополнительных усилий на подгонку удара, нагибаться или поднимать инструмент слишком высоко.

Блок: 3/6 | Кол-во символов: 2483
Источник: https://tutsvarka.ru/oborudovanie/nakovalnya-svoimi-rukami

Тестирование самоделки

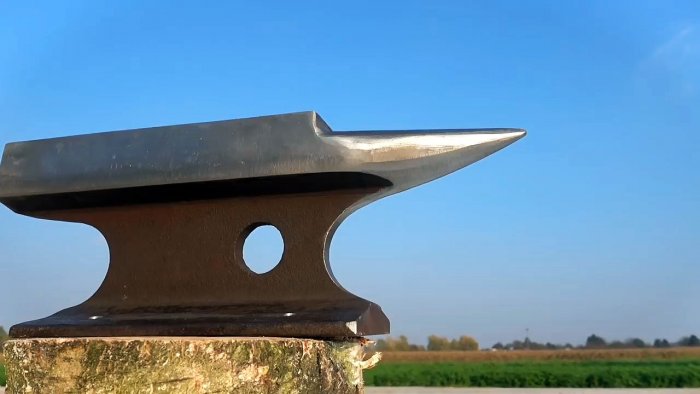

Проверяем качество нашей самодельной наковальни. Ставим ее на чурку основанием вниз и молотком начинаем постукивать по лицу по всей ее поверхности. Везде должен быть слышен звонкий удар, а молоток отскакивать почти на величину замаха и потом продолжать отскоки до полного затухания.



Блок: 4/5 | Кол-во символов: 309
Источник: https://SdelaySam-SvoimiRukami.ru/5442-kak-sdelat-nakovalnju-iz-starogo-kuska-relsa.html

Типы и виды наковален

Виды наковален, их форма и вес могут существенно различаться.

Их разделяют на несколько категорий по указанным выше критериям, а именно:

  • безрогие – массивные инструменты с большим весом, значение которого находится в интервале 96 – 210 кг;
  • однорогие – располагают только одним конусовидным рогом, их вес варьируется от 70 до 210 кг;
  • двурогая наковальня – устройство массой от 100 до 270 кг;
  • однорогая консольная;
  • шпераки – мини наковальни весом до тридцати килограмм.

Выбор наковальни для ручной ковки делают исходя из работ, которые планируется выполнять. Более тяжелые модели отлично подойдут в работе с габаритными и массивными заготовками. Простые, более легкие варианты с одним рогом хороший выбор в работе с малогабаритными конструкциями.

Легкие модели подойдут для мелких работ дома. Если необходимо сделать какую-либо самоделку, лучшего варианта не найти.

Важным критерием является и тип выполняемых работ. Тут следует решить, какой вариант подойдет лучше: двурогая или однорогая модель. Кроме того наковальни могут иметь дополнительные элементы, например, тиски, позволяющие выполнять работы в одиночку.

Стоит обращать внимание на наличие отверстий, используемых для размещения молотков, кувалды.

Небольшие по размеру и весу шпераки широко используются в ювелирном деле. В данной сфере изделия не требуют серьезной ударной обработки, поэтому и инструмент им необходим соответствующий.

Чертеж наковальни для изготовления своими руками.

Достаточно часто приспособления для выполнения ювелирных работ производятся по индивидуальному заказу. Они располагают различными функциональными элементами, необходимыми в решении определенных задач.

Иногда одной наковальни может оказаться мало. В больших мастерских целесообразно иметь в наличии два варианта приспособлений: одно стационарное, а второе переносное.

Не стоит забывать и о правильной установке. От этого напрямую зависит качество работы. Невзирая на все, данное приспособление обладает немаленьким весом, его установке следует уделить должное внимание.

Падение и опрокидывание – частые проблемы, возникающие вследствие неправильного монтажа. Кроме того, подставка должна выполнять свои прямые функции: помимо надежной фиксации приспособления необходимо обеспечение гашения ударов молотом.

Деревянный чурбак – наиболее часто используемый тип подставки. Его диаметр обычно колеблется в пределах от 500 до 600 мм. Используются твердые породы дерева. К ним относятся дуб, береза, ясень и др.

Высота монтажа определяется ростом мастера. Чтобы деревянная подставка не создавала дополнительных ненужных вибраций, ее закапывают в яму глубиной более полуметра. Дно ямы утрамбовывают песчаной подкладкой.

Важно, чтобы стул был установлен горизонтально. Данный параметр легко проверяется с помощью уровня.

Если покупка наковальни не по карману, тогда ее можно заменить самодельным устройством. Его можно сделать, например, из рельса, швеллера или двутавровой балки.

Такие приспособления, сделанные собственными руками, прослужат не один десяток лет. Однако не стоит думать, что они способны полноценно заменить настоящий, профессиональный инструмент. Ручные наковальни не позволят сделать работу такого же качества, как производственные модели.

В таком случае важно понимать: заводской вариант, произведенный по технологии литья, будет существенно лучше самоделок. В его конструкции имеются все необходимые составляющие с закаленной поверхностью.

Кроме того, в указанной модели рог имеет правильную форму, необходимую, например, в искусной фигурной ковке. Заводская модель прослужит довольно долго.

Блок: 4/6 | Кол-во символов: 3613
Источник: https://tutsvarka.ru/oborudovanie/nakovalnya-svoimi-rukami

Видео: как сделать наковальню из рельса своими руками







Блок: 5/5 | Кол-во символов: 64
Источник: https://mainavi.ru/dom/kak-sdelat-nakovalnyu-svoimi-rukami/

Итог

Наковальня кузнеца – один из самых важных и незаменимых инструментов в мастерской настоящего профессионала. Она позволяет осуществлять ковку металла, придавать ему необходимую форму, выполнять закалку и другие технологические операции.

Тем не менее для домашних нужд покупать дорогую заводскую модель не обязательно, ведь ее можно изготовить из рельса своими руками.

Блок: 6/6 | Кол-во символов: 371
Источник: https://tutsvarka.ru/oborudovanie/nakovalnya-svoimi-rukami
