Развальцовка медных трубок — инструменты, приспособления

При монтаже или ремонте трубопроводов, нагревательных или охлаждающих приборов может потребоваться выполнение соединений медных трубок между собой или с другими элементами конструкции. Для создания прочного соединения приходится прибегать к развальцовке – расширению края трубы и придания ему формы раструба, позволяющего соединить элементы конструкции без потерь пропускной способности.

Особенности выполнения

Выполнение развальцовки трубок, изготовленных из меди, может потребоваться, если:

• обрезанному концу трубки необходимо придать требуемую конфигурацию;
• конец изделия надо подготовить для его соединения при помощи муфты (в этом случае, применяя развальцовку, выполняют подгонку таких геометрических параметров трубки, как внутренний диаметр, угол изгиба и др.);
• необходимо подготовить концы медных трубок для их соединения при помощи пайки.

Обрезку труб по длине производится специальным инструментом – труборезом для медных или алюминиевых труб

Чтобы качественно развальцевать трубку из меди, используя специальные инструменты и приспособления, необходимо выполнить следующие действия.

• Конец трубки, соединение которого необходимо выполнить, тщательно зачищается.
• На зачищенный конец надевается специальная муфта.
• С помощью специального инструмента или приспособления конец трубки развальцовывается, пока угол ее расширения не составит 45°.
• После окончания процедуры конец изделия извлекается из приспособления. Затем можно сразу приступать к выполнению соединения.

Если такую технологическую операцию вы никогда не выполняли раньше и впервые собираетесь осуществить развальцовку своими руками, то следует отрезать трубку с некоторым запасом длины (2–2,5 см), что позволит вам в случае неудачи развальцевать ее еще раз, отрезав бракованный участок.

Ример – приспособления для зачистки торцов медных трубок

Если развальцевать трубку из меди необходимо для того, чтобы выполнить ее соединение при помощи пайки, то последовательность действий по осуществлению такой процедуры будет выглядеть следующим образом.

• Поверхность конца трубки, которую необходимо развальцевать, тщательно зачищается (для этого лучше всего использовать специальную щеточку).
• При помощи специального устройства конец медной трубки расширяется до такой степени, чтобы в него можно было вставить конец другой трубки и при этом выдержать между соединяемыми элементами зазор, равный 0,124 мм. Естественно, для этого необходимо использовать измерительный инструмент.
• На внутреннюю поверхность участка трубы, который уже развальцован, равномерным слоем наносится флюс, необходимый для того, чтобы обеспечить формирование надежного и герметичного соединения.
• В развальцованную часть на глубину, равную диаметру трубы, вставляется конец второго элемента соединения.
• При помощи газовой горелки, электрического паяльника или паяльной лампы место будущего соединения прогревается до того момента, когда начинает плавиться припой.
• Расплавленным припоем заполняются все зазоры между краями соединяемых медных труб, в результате чего и формируется надежное и герметичное соединение.

После того как соединение двух медных трубок сформировано, их необходимо положить на горизонтальную поверхность и дать им полностью остыть. Только после того как место соединения полностью остыло, полученную конструкцию можно эксплуатировать.

Что это такое и для чего необходима развальцовка

Развальцовка – радиальное равномерное расширение стенок медной трубы. При развальцовке может производиться конусное расширение только конца трубы или расширение достаточно длинного участка, при котором образуется гильза – участок большего диаметра.

Необходимость в такой деформации в домашних условиях возникает:

• При монтаже систем кондиционирования.
• При ремонте холодильников, теплообменников, автомобилей, бытовой техники, тепловых насосов.
• При монтаже систем отопления и водоснабжения.

При монтаже с помощью сварки (пайки) концы медных труб развальцовывают в виде муфты, вставляют в трубу исходного диаметра и сваривают. Развальцовку используют реже, чем пайку с помощью фитингов, так как этот метод немного менее надежен, но иногда фитингов может не хватать или не быть под рукой при ремонтных работах.

Необходимость в развальцовке возникает, если под рукой нет нужных фитингов, нет возможности приобрести медную трубку нужного диаметра либо требуется очень точная подгонка размера трубки по внутреннему сечению. Практически развальцовку применяют при монтаже климатической техники, в автомобилях и при срочных ремонтных работах, когда используют имеющиеся в хозяйстве медные трубки.

Суть процесса

Трубы в теплогенерирующих и теплообменных агрегатах обычно имеют малый диаметр. Поэтому при сваривании таких трубок встык образовавшийся внутри грат существенно уменьшает пропускную способность узла, нарушая работоспособность трубопровода.

Использование фасонных элементов, вставляемых в соединяемые трубы, приводит к тому же результату – внутреннее сечение уменьшается.

Если же перед соединением конец трубы расширить, а затем надеть ее на другую трубу, фитинг или патрубок подключаемого прибора, потери пропускной способности удается избежать.

Обратите внимание! Развальцовка, разбортовка или вальцевание – это расширение одного или обоих торцов трубы и изменение формы края. Такое формование позволяет изготовить на конце прямой медной трубки раструб нужной формы, необходимый для ее соединения с другими элементами конструкции.

Суть процесса в том, что тонкий слой металла под воздействием механической нагрузки размягчается и постепенно принимает нужную форму. При этом увеличивается площадь поверхности и уменьшается толщина стенок кромки трубы.

Вальцевать можно трубу из любого материала, однако в большинстве случаев это технически сложно и не оправдывает трудозатрат, так как всегда можно купить или готовые раструбные изделия или необходимые соединительные элементы.

В домашних условиях развальцовывают в основном именно медные трубки, которые относительно легко поддаются деформации из-за мягкости и эластичности меди.

Технология и этапы развальцовки

Медные трубки соединяют между собой или с другими элементами трубной конструкции при помощи сварки или муфты.

В зависимости от способа соединения (фитингового или сварного) различается технология предварительной подготовки края трубы.

• Для выполнения сварного узла выполняют раздачу торца трубы – расширяют отверстие до тех пор, пока его внутренний диаметр не станет больше внешнего диаметра присоединяемой детали на 0,1-0,2 мм. Зазор между соединяемыми элементами в процессе спаивания будет заполнен припоем, который обеспечит прочность и герметичность узла.
• Для фитингового соединения деталей отверстие медной трубки не просто расширяют до нужного размера, а подготавливают на конце фаску нужной формы, обычно под углом 45⁰. Таким образом увеличивают площадь контакта, благодаря чему обеспечивается надежность узла. Помогает в этом и природная пластичность меди – при обжатии места соединения фитингом размягченный металл плотно обхватывает присоединенную к трубе деталь и заполняет все зазоры.

Независимо от задачи развальцовки, этапы процесса одинаковы:

• Отрезают трубу строго перпендикулярно, зачищают края и внешнюю поверхность вблизи среза, а если труба была деформирована при отрезании, например, сплющилась, восстанавливают круглую форму ее сечения. Даже частичное невыполнение этого этапа может привести к тому, что в итоге соединение не будет надежным и легко разгерметизируется.
• Фиксируют трубу в матрице развальцовочного инструмента или тисках так, чтобы оставить свободными примерно 5-6 мм трубки. Если узел будет выполняться фитинговым способом, сначала на трубу надевают обжимную гайку и только после этого фиксируют трубу в держателе. Надеть обжимную гайку на развальцованную трубу проблематично.
• В торец трубы вставляют штамп нужного размера и постепенно вкручивают его внутрь. При этом металл размягчается, растягивается, и кромка трубы принимает коническую форму.
• Убирают расширитель из трубы, освобождают ее из держателя и внимательно осматривают полученный раструб. Если по краю обнаружены заусенцы, их зачищают.

Это важно! Если раструб имеет трещины, его кромки не параллельны друг другу или перекошены относительно оси трубы, необходимо отрезать весь развальцованный край и повторить процесс разбортовки сначала.

Когда может понадобиться развальцовка

Ассортимент медных труб и соединительных элементов чрезвычайно большой, поэтому, как правило, можно легко подобрать необходимый профиль или фитинги. Тем не менее, порой развальцовки в домашних условиях все же не избежать. Она незаменима, если:

• Продукция требуемой формы не изготавливается;
• Необходимые фитинги не доступны для покупки на данный момент;
• Требуется точная подгонка изделия.

Инструменты и приспособления для развальцовки трубок из меди

Для исполнения работ такого рода можно использовать различные приспособления, включая самодельные. Хорошим способом является использование для этой цели шарика от старого подшипника.

Подобрать нужный размер не составляет труда и можно использовать несколько предметов последовательно для получения нужного размера. Но это при необходимости выполнить разовую работу.

Если в доме эксплуатируется медный трубопровод, то, как минимум, разовый набор для развальцовки медных трубок должен быть под рукой.

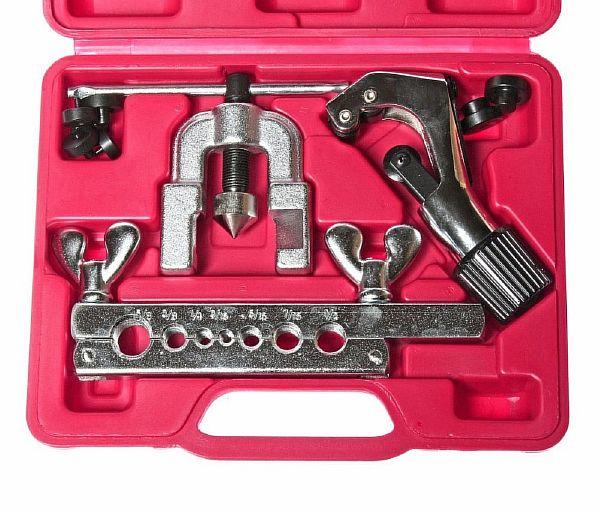

Набор ручных инструментов для обработки трубок

Важной составляющей комплекта для развальцовки является труборез. При его использовании для обрезки конца или разделки труб обеспечивается строго перпендикулярный рез.

А это одно из решающих условия качественного выполнения развальцовки. Вместе с тем, применение вращающегося резака обеспечивает высокое качество отрезки без убоин и заусенцев.

Развальцовщик медных труб Jonnesway AN040043 48573

Набор ручного инструмента этого вида предназначен для применения в автомастерских и при выполнении срочного ремонта в пути следования. Поэтому в комплекте имеется оснастка для обработки труб, применяемых в таких местах:

• системы кондиционирования воздуха и вентиляции;
• тормозные системы, в которых массово применяются медные трубки.

Все наборы оснащены труборезами, позволяющими выполнять качественное торцевание концов труб. Режущие вставки выполняются из высоко углеродистой стали с упрочняющим напылением.

Срок гарантии на комплект пожизненный.

Развальцовщик медных труб Мастак 102 12016с

Это набор профессионального инструмента для работы с трубками из меди, алюминия и низкоуглеродистой стали при выполнении подготовки под пайку. Конструкция оснастки позволяет использовать набор для работы, как с метрическими размерами труб, так и с дюймовыми.

Область применения – мастерские станций техобслуживания и промышленное производство. При изготовлении использованы инструментальные стали, покрытие оксидированием, пластики. Набор помещается в кейс, общий вес 900 грамм.

Дюймовый развальцовщик медных трубок Refco

Это профессиональный набор производства Швейцарии, которым выполняется формирование конца трубы под углом 45 градусов.

Можно использовать для ремонтных и монтажных работ на автомобилях. Комплектуется дисковым труборезом. Выпускается в кейсе.

Механические развальцовщики

Не всегда для выполнения развальцовки нужно ломиться в магазин инструмента или на строительный рынок.

Если нужно выполнить разовую работу небольшого объема, можно воспользоваться имеющимися под руками ресурсами. Просто решается вопрос, если имеется доступ к токарной обработке – можно сделать шаблон.

Шаблон представляет собой стержень нужного диаметра с хорошо отполированной поверхностью.

Материалом для изготовления такого инструмента может послужить обыкновенная стальная строительная арматура. Марка стали предпочтительна 35ГС.

В ней присутствует достаточно много углерода, придающего прочность изделию, а присутствующий марганец повышает износостойкость поверхности. Такое приспособление можно использовать многократно.

Развальцовщик с электроприводом

Этот инструмент работает по совершенно другому принципу. По сути, производится раскатка металла стенки трубы, в результате чего увеличивается диаметр изделия при одновременном увеличении внутреннего диаметра.

Именно внутреннего, поскольку деталь прокатывается изнутри. Поскольку прокатывание производится в несколько приемов, деформация производится постепенно, не перегружая металл высокими нагрузками.

Многократная прокатка улучшает качество внутренней поверхности, что позволяет получить более прочное соединение при пайке.

Инструменты и приспособления для вальцевания

Для качественного расширения концов труб применяют специальный инструмент – механический либо с электроприводом. Использование конусов или шаблонов и ручное расширение используют только для ручной вальцовки единичных труб. Если вам предстоит провести систему отопления или водопровод, имеет смысл приобрести механический развальцовщик.

Экспандер

Экспандер – простой вальцеватель с несколькими насадками-шаблонами для обработки труб разных размеров. Растягивает концы трубок достаточно быстро, усилие прилагается при помощи рычага, и больших физических усилий развальцовка не требует. Качество развальцованных изделий не идеально – скорее всего, деформация будет неоднородной, растянутся более тонкие участки стенок, и раструб будет иметь разную толщину. Возможно возникновение трещин и разрывов.

Конусный развальцовщик

Конусный инструмент – один из самых простых, обеспечивает приемлемое качество медного раструба, но хуже, чем у других видов механических развальцовщиков.

Труба фиксируется в тисках, конус вдавливается в заготовку несколько раз, каждый раз на большую глубину, затем извлекается – и так, пока не получится раструб нужной величины.

Применяют такое приспособление достаточно часто из-за его дешевизны и простоты.

Механический развальцовщик

Лучшее качество вальцовки обеспечивает развальцовщик, у которого обработка трубы производится несколькими валиками из легированных инструментальных сталей. Инструмент комплектуется набором валиков для нескольких диаметров труб. Валики многократно прокатываются с определенным давлением по внутренней поверхности заготовки, постепенно радиально деформируя ее. За каждое движение размер заготовки изменяется незначительно, процесс раскатки растягивает и толстые и тонкие участки, качество поверхности получается гладким, без шероховатостей и трещинок, толщина стенок раструба – одинаковой.

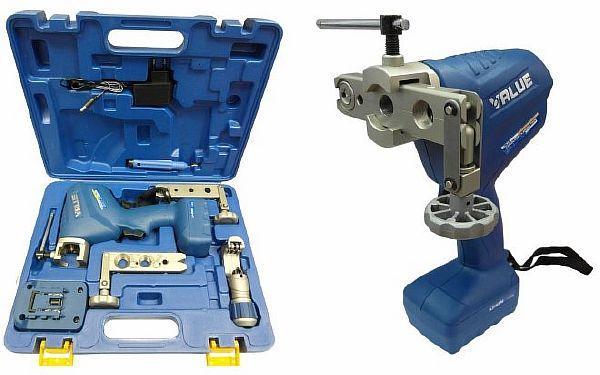

Развальцовщик с электроприводом

Выпускается и профессиональный инструмент для развальцовки с электроприводом. Это самые дорогие модели с высокой производительностью. Принцип работы таков: медный раструб раскатывается за несколько проходов прочными валиками. В России чаще всего встречаются развальцеватели итальянских, немецких, британских брендов. Качество изделий, обработанных электроинструментом, отличное, но окупается такой инструмент только при постоянном использовании.

В производственных условиях применяют и стационарные развальцовочные станки, но это оборудование однозначно не подходит для использования дома.

Советы по выбору инструмента

Перед покупкой приспособлений стоит оценить необходимость такого шага. Брендовый профессиональный инструмент очень дорог и окупается, только если вы профессионально заняты монтажом климатической или холодильной техники либо медных систем отопления.

Для установки систем отопления и водоснабжения в доме стоит приобрести бюджетную механическую модель. Стоит рассмотреть вариант взять напрокат или у друзей. Механические модели обеспечивают хорошее качество обработки заготовок – толщина стенок раструба получается одинаковой, без трещинок и разрывов, с гладкой поверхностью.

В любом случае покупать инструмент следует в специализированных магазинах или строительных супермаркетах, с чеком и оформленным паспортом, с гарантией и проверкой работоспособности продавцом.

Способы увеличения диаметра труб

Медь очень пластична, и если вам нужна развальцовка всего нескольких штук, то можно попробовать растянуть торцы при помощи подходящего конуса, натянув на него медную заготовку вручную. Этот способ требует силы и не гарантирует хорошее качество раструба.

Лучшие результаты дают механические приспособления для развальцовки – экспандеры и механические развальцовщики. Если вы занимаетесь монтажом систем из медных труб или климатической техники, можно приобрести развальцовщик с электроприводом.

Стадии развальцовки

Для получения качественного конуса или муфты-расширения на конце трубы необходимо соблюдать правильный порядок работ.

Развальцовка как процесс деформации концов медных труб включает следующие этапы:

• Отрезать трубную заготовку. Медь – очень мягкий материал, поэтому необходимо использовать качественный труборез, предназначенный для мягких труб из цветных металлов.
• После порезки даже качественным труборезом медная труба заминается, и ее внутренний диаметр уменьшается. Поэтому с помощью специального приспособления – риммера – с внутренней части заготовки снимается фаска, форма восстанавливается.

• Зачистить торец трубки от заусенцев, очистить от медной стружки, пыли, грязи, смазки.
• Заготовку вставляют в развальцовщик и вращают ее до получения небольшого раструба с углом стенки 45° к оси трубы.
• Вынимают изделие, примеряют, годится ли оно по размеру для дальнейшего монтажа с накидной гайкой. Если диаметр раструба недостаточен, то операцию развальцовки повторяют. Недостаточный раструб при монтаже образует ненадежное соединение: утечка воды – это неприятно, утечка хладагента – опасно, так как он состоит из ядовитых фтороуглеродов.
• Затем используют трубу по назначению.

Все тонкости развальцовки медной трубки можно увидеть на видео.

Вальцовка медной трубы

Интересное по теме:

Виды соединения элементов

На сегодняшний день применяются два способа соединения медных труб: муфтами и пайка. Способ, который вы выберете в процессе работы, полностью повлияет на ход ваших действий.

При соединении изделий муфтами необходимо придерживаться такого порядка действий:

1. Нужно хорошо зачистить края трубы.
2. На торец трубки необходимо надеть муфту.
3. После этого в работу необходимо включить развальцовщик. В него нужно вставить подготовленную трубу и проворачивать винт оборудования до тех пор, пока угол изгиба не достигнет 45 градусов.
4. После этого из развальцовщика следует достать обработанное изделие и при помощи муфты соединить его с другим элементом.

Специалисты рекомендуют новичкам и неопытным домашним мастерам после развальцовки применять муфтовое соединение труб.

При соединении труб пайкой выполните следующие действия:

1. При помощи специальной щётки хорошо зачистите края трубы.
2. Трубу вставьте в развальцовщик, а края её расширьте таким образом, чтобы можно было в неё вставить вторую трубу. При этом между трубками должен быть небольшой зазор.
3. Нанесите флюс на трубу, которую поместили внутрь и вставьте её в развальцованную сопрягаемую трубу. Глубина вставки должна равняться диаметру трубки.
4. Прогрейте стык двух труб при помощи газовой горелки или паяльника. Припой должен будет хорошо расплавиться и полностью удалить зазор между поверхностями трубок.
5. Поместите спаянные элементы на горизонтально расположенную поверхность и дождитесь остывания до температуры воздуха. Только после остывания можно работать со спаянной трубой.

Когда будете выбирать прибор для развальцовки, учтите диаметр изделий, с которыми вы планируете проводить работы. Для систем отопления диапазон сечения колеблется в пределах 32—40 миллиметров. А для систем кондиционирования применяются изделия, диаметр которых не превышает 16 миллиметров. А ещё нужно опираться на такие критерии, как качество получаемого раструба и возможность использования сменных насадок для различного сечения труб.

Заключение

Желаю удачи уважаемому читателю в его бесконечном труде по обустройству собственного дома. Пусть эта статья добавит читателю очередную крупицу полезных знаний и умений по вопросу монтажа инженерных систем из меди. Подписывайтесь на рассылку статей на сайте, делитесь полезной информацией с друзьями в соцсетях.
