Нарезка резьбы на трубах — инструмент, приспособления, устройства, способы

Сочленение деталей конструкций происходит посредством болтов, винтов и шпилек, которые в свою очередь имеют специальную резьбу внешнюю и внутреннюю. Такого рода соединения называются разъемными. Болты, винты и шпильки – это стержни цилиндрической формы, с винтовой резьбой. Процесс нарезки резьбы осуществляется механическим и ручным способом, на станках со специальным инструментом.


Блок: 1/6 | Кол-во символов: 411
Источник: https://p-z-o.ru/metalloobrabotka/narezka-rezby/narezka-rezby

Дюймовая и метрическая нарезка

Характерным отличием считается несколько параметров:

  • Измерение детали выражается в дюймах.
  • Профиль резьбы напоминает равнобедренный треугольник, вершина которого составляет 55 градусов.
  • Отличается большим шагом.
  • Крупный профиль.
  • Высокая прочность.

В России все измерения выполняются в метрической системе. Не стало исключением и нарезание резьбового соединения. Характерными отличиями являются:

  • Размеры указываются в миллиметрах.
  • Профиль напоминает равносторонний треугольник.
  • Небольшой шаг.

Для соединения водопроводных труб применяется дюймовая система, изготовление крепёжных деталей делается в метрической системе. Если арматура накручивается согласно движению часовой стрелки, соединение называется правым. Если наоборот, резьба считается левой.

Блок: 2/3 | Кол-во символов: 799
Источник: https://tokar.guru/metallicheskie-izdeliya/prisposobleniya-dlya-narezki-rezby-na-trubah-raznogo-diametra.html

Нарезание резьбы. Необходимые понятия


Этот процесс представляет собой обработку стержня или отверстия при помощи специального инструмента для нарезки резьбы на трубах с целью получения наружных либо внутренних поочерёдных выступов-витков и спиральных канавок.

Основными характеристиками резьбы являются:

  • шаг. Это расстояние между вершинами или основаниями соседних витков;
  • профиль. Поперечное сечение у витка может быть трапецеидальным, треугольным, прямоугольным и др. В деталях санитарно-технических систем используется исключительно треугольный профиль;
  • угол профиля. Он образуется пересекаемыми сторонами (боковыми гранями) витков;
  • глубина. Это расстояние от вершины до основания резьбы;
  • наружный, средний и внутренний диаметры.

Наружный равен расстоянию между точками двух противоположных сторон резьбы. Средний диаметр ˗ это расстояние между вершиной и основанием профилей, которые находятся на противоположных сторонах детали. Внутренний представляет собой расстояние между противоположными впадинами.

Любая резьба имеет свои технические характеристики

Блок: 2/6 | Кол-во символов: 1060
Источник: http://TrubaMaster.ru/instrumenty/instrument-dlya-narezki-rezby-na-trubah.html

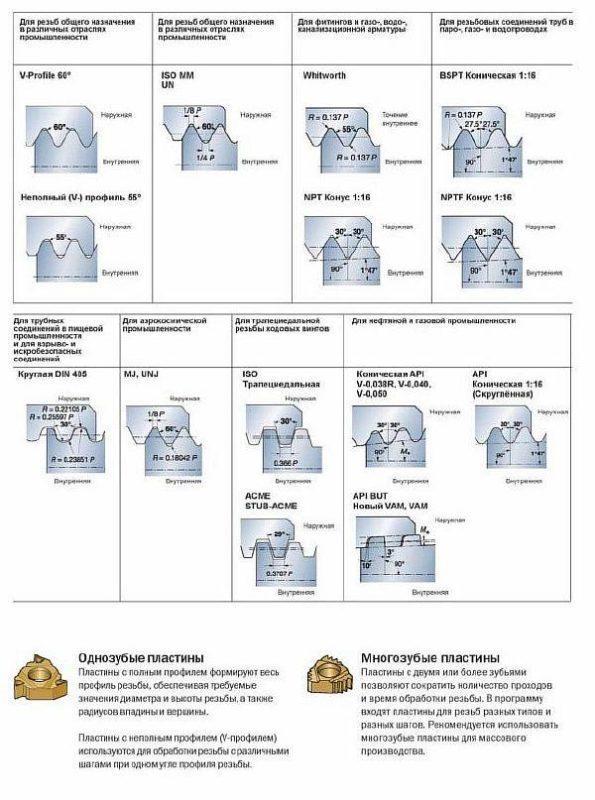

Виды резьбовых соединений

Прежде всего, следует отметить, что особых навыков для выполнения данных действий иметь не нужно. Но уметь отличать вид резьбы на трубе нужно. Например, важно различать дюймовую и метрическую накатку, левую и правую. Вообще видов существует большое количество, но чаще всего применяется именно эти – дюймовая и метрическая.

Отличительные характеристики дюймового и метрического вида выглядят следующим образом.

Дюймовый тип резьбы на трубах:

  1. Все элементы измеряются дюймами.
  2. Наличие профиля в форме равнобедренного треугольника с углом в 55 градусов на верхнем углу.
  3. Присутствующий большой шаг. Следовательно, такой профиль крупнее и такой тип нарезки отличается более высокой прочностью.

Метрический тип:

  1. Все элементы измеряют в миллиметрах.
  2. Профиль отличается формой равностороннего треугольника.
  3. Более мелкий шаг.

ВАЖНО! Нарезание на трубопрокате для водопровода выполняют в дюймовых единицах, а для крепежных элементов используют измерение в мм.

Ниже рассмотрим каких видов бывает резьба.

  • Правой. Это если гайка закручивается на болт по ходу часовой стрелки.
  • Левой. Гайку в этом случае закручивают в обратном направлении.

Высококачественного нарезания на трубе можно достичь только при условии, что безошибочно выбран объем сверла или стержня для изготовления отверстия.

Совет. Специалисты рекомендуют подбирать стержень с объемом на 0,003 см меньше, чем габариты наружного объема резьбы.

Каждая резьба на трубах характеризуется индивидуальными параметрами, которые регламентируются ГОСТом 621181.

Так, например коническая резьба по требованиям ГОСТа отличается выступом витков. Также данными нормативными документами определяется и канавка при нарезании. И по ГОСТу 621181 определяют профиль нарезания.

Блок: 2/6 | Кол-во символов: 1738
Источник: https://trubanet.ru/instrumenty-dlya-trub/narezka-rezby-na-truboprovode.html

Требуемое оборудование


Инструмент для нарезки применяют только специальный. Этот инструмент носит название трубный набор для нарезки.

Данный набор для труб, как правило, состоит из:

  1. пары плашек или клуппов, используемых для обработки трубопрокатных материалов разного диаметра;
  2. держатель, имеющий трещотку (хотя он может быть и без нее). В него вставляют клупп или плашку.

Такой набор может комплектоваться и некоторыми дополнительными инструментами. Это могут быть клещи, струбцина и тому подобное.

Дальше обо всех этих инструментах мы поговорим более детально.

Блок: 3/6 | Кол-во символов: 565
Источник: https://trubanet.ru/instrumenty-dlya-trub/narezka-rezby-na-truboprovode.html

Пару слов о ГОСТ по трубной резьбе

В условиях работы с газообразными и жидкими средами, согласно ГОСТ 6111, при необходимости внедрения разъёмных соединений в схемы трубопроводов, допускается изготовление таких соединений на резьбовой основе.

Возможным является исполнение не только трубной, но и конической резьбы (ГОСТ 3662).

Пример производства конической трубной резьбы на технологическом переходнике. Подобные приёмы используются в сантехнике нередко. По эксплуатационным показателям коническая резьба выделяется в лучшую сторону относительно иных видов

Несмотря на редкое применение конической резьбы в трубных соединениях, она считается более удобной по характеристикам навинчивания/свинчивания.

Следует напомнить, что угол конусности конической резьбы напрямую связан с такими параметрами, как шаг и диаметр. Допустимое значение этого угла не может быть меньше 26°. Стандартное значение угла вершины профиля на конической резьбе – 60°.

Трубные резьбы отличаются характерной особенностью – они имеют скруглённую вершину профиля. При соблюдении стандартов нарезки, величина закругления составляет 10% размера радиуса резьбы.

При такой технологии нарезки удаётся добиться существенного снижения внутренних напряжений на малой площади металла, занимаемой резьбовым профилем.

Установленными допусками ГОСТ 6357, наряду с цилиндрической и конической резьбой предусматривается исполнение на трубах метрической резьбы.

Здесь стандарт угла наклона составляет 55°, чем обусловлено увеличение числа витков на участке по длине равным участку с другим видом резьбы.

В результате получается соединение с более высокой степенью герметичности, но трудоёмкость при пользовании такими соединениями увеличивается.

Метрическая резьба и полный технический расклад по стандартным параметрам. Для метрической резьбы применяется единица измерения – миллиметр, тогда как трубная обычно измеряется в дюймах

Существующими установками ГОСТ предусматривается также возможность исполнения упорной и трапецеидальной резьбы на трубах. Но на практике эти виды нарезки не используются по причине их низкой эксплуатационной прочности.

В сантехнических работах применяют разные способы соединения труб. Выбор метода во многом зависит от материала трубопровода и его “зоны ответственности”. Резьбовую стыковку деталей рекомендуют использовать на участках, доступных для периодической ревизии.

Информация по альтернативным способам соединения труб представлена в статьях:

Блок: 4/5 | Кол-во символов: 2429
Источник: https://sovet-ingenera.com/santeh/trubodel/kak-narezat-rezbu-na-trube.html

Инструменты для ручной обработки – метчик


Нарезка резьбы метчиком на трубе используется для создания резьбы внутри изделий. Этот ряд оборудования составляют инструменты в форме винта. Метчиком на трубе прорезают стружечные канавки. Данный инструмент оснастили хвостовиком, который крепят к станку или воротку. Метчики бывают различных размеров, типов и номеров.

При нарезании применяют комплект, состоящий из пары метчиков. Между собою они разняться показателем глубины прореза. Так, например, первый номер берут для черновой обработки, а второй номер – для чистовой.

Блок: 4/6 | Кол-во символов: 570
Источник: https://trubanet.ru/instrumenty-dlya-trub/narezka-rezby-na-truboprovode.html

Виды инструментов

Для изготовления резьбовых соединений, промышленность выпускает специальные режущие приспособления. Они предназначены для выполнения определённых технологических операций. Инструмент для создания внутренней резьбы, похожий на винт называется метчиком. Приспособление нарезает стружечные канавки на теле трубы. Для крепления в воротке, метчик имеет длинный хвостовик. Инструмент выпускается в соответствии с действующим стандартом. Существуют специальные таблицы, в которых указывается размер метчика, его номер и тип.

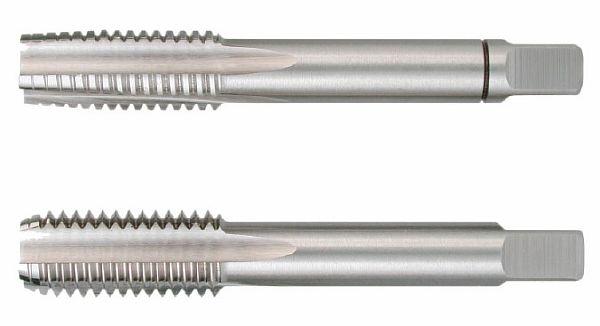

В комплект для нарезки входит два метчика. Их главным отличием является глубина прорезывания канавки:

  • Черновой — № 1.
  • Чистовой — № 2.

Приспособление плашка

Это приспособление иногда называют леркой. Инструмент снабжён своеобразной гайкой, имеющей несколько отверстий. Именно она и создаёт режущие кромки.

Промышленность выпускает лерки разной формы:

  • Клупп.
  • Круглые.
  • Разрезные.
  • Раздвижные.
  • Цельные.

Описание клуппа

Отличается от других приспособлений особой направляющей, которая осуществляет центрирование плашки относительно трубы. Приспособление может быть с электроприводом или ручным. Для использования в домашних условиях, когда нарезка будет происходить не более двух — трёх раз, более рациональным будет работа ручным клуппом. Его стоимость намного меньше электрического инструмента.

Этим инструментом очень удобно работать. Резьба получается очень чистой и надёжной. Небольшой вес приспособления, простота конструкции позволяет быстро заменить резцы.

К важнейшей характеристике клуппа относится материал, из которого он изготовлен. Для создания плашки применяется дорогая инструментальная сталь. А ведь резьбу создают только резцы. Именно они должны отличаться высокой прочностью.

У клуппа отсутствуют дорогие нефункциональные элементы. Поэтому набор клуппов стоит намного меньше. Себестоимость нарезки резьбы на трубе из нержавеющей стали резко снижается. Домашние умельцы, не желая нести большие финансовые потери, предпочитают работать таким инструментом.

Самостоятельная нарезка

Для работы можно использовать несколько инструментов:

  • Метчик.
  • Плашка.
  • Клупп.

Какой именно выбрать набор инструмента зависит от нескольких факторов. Особенно это касается вида резьбы. Ведь она может быть внутренней или наружной. После выбора плашки необходимо выполнить несколько шагов.

  • Отрезается старая резьба. Не стоит пытаться её восстановить. Она все равно останется негерметичной, появится протечка. Срез должен получиться строго перпендикулярным относительно продольной оси трубопровода.
  • Если имеются следы коррозии на трубе, сегмент нужно удалить полностью.
  • Чтобы плашку было легче накручивать на трубу, её торец должен иметь заходную фаску.
  • Для более лёгкого накручивания, месторасположения будущей резьбы смазывается маслом.
  • После нарезки нескольких витков, плашку нужно прокрутить назад. Выполняя последовательное кручение вперёд и назад, нарезается резьба нужной длины.
  • После окончания операции удаляются металлические опилки.
  • Чтобы проверить качество работы, на трубу нужно накрутить предполагаемую деталь.

Если все в порядке, количество витков соответствует сопрягаемой детали, можно провести уплотнений соединения и начать монтаж трубопроводной системы.

Блок: 3/3 | Кол-во символов: 3233
Источник: https://tokar.guru/metallicheskie-izdeliya/prisposobleniya-dlya-narezki-rezby-na-trubah-raznogo-diametra.html

Ручные инструменты


Ручные приспособления являются основным видом для нарезания резьбы в быту, их применение имеет следующие особенности:

  • Доступность. Ручные приспособления имеют самую низкую цену среди устройств подобного типа поэтому доступны любому хозяину.
  • Функциональность. При нанесении нарезки используется основное устройство (плашкодержатель, вороток), в которое вставляется режущий инструмент с нужными параметрами.

Рис. 5 Плашка Зубр и метчики в наборах резьбонарезного инструмента

  • Компактность. Ручные приспособления занимают мало места и не требуют для проведения операций большого пространства.

Промышленность выпускает готовые наборы из метчиков и плашек разных размеров для нарезки резьбового профиля – это существенно упрощает задачу поиска необходимых приспособлений.

Инструменты для ручной обработки – метчик

Метчик является основным устройством для прорезания внутренней резьбы, которая редко используется в трубопроводных линиях. Порядок работы с метчиком состоит из нескольких простых этапов:

  1. Смазывают внутренние стенки заготовки машинным маслом, помещают метчик в вороток и вставляют в отверстие, следя за тем, чтобы не было перекосов. Рабочий конец метчика имеет конусную форму, поэтому снимать внутреннюю фаску нет необходимости.
  2. Совершают несколько вращательных движений по часовой стрелке в направлении витков, затем вращают метчик обратно. Процедуру повторяют несколько раз, делая 3 – 4 прохода вперед и назад.
  3. Извлекают метчик наружу и очищают его кромки от стружки, такую же операцию проводят и с внутренними стенками заготовки. Если элементы не очищать от стружки, профильные зубцы могут быть повреждены из-за ее попадания в канал.

Рис. 6 Ручной резьбонарезной инструмент для труб в работе

Использование плашки

С помощью плашки удобно делать внешнюю нарезку на заготовках малого диаметра, перед проведением процедуры элемент с нужными параметрами вставляется в плашкодержатель, дальнейшие операции выполняются в следующем порядке:

  1. Напильником, наждачной бумагой или болгаркой снимают фаску с торца внешних стенок заготовки, машинным маслом смазывают резцы и обрабатываемую поверхность.
  2. Помещают плашку поверх детали и делают несколько оборотов, стараясь держать инструмент строго по центральной оси заготовки. Затем отворачивают ее обратно и снова вращают вперед, проходя большее расстояние.
  3. После 3 – 4-х проходов в разных направлениях плашку снимают и очищают поверхность детали и резцов от стружки.

Плашкодержатель не слишком удобно использовать для резки заготовок с большим диаметром, требующих значительных физических усилий – ее тонкие ручки не приспособлены к большим нагрузкам и при вращении могут быть погнуты.

При резке плашкой или метчиком рационально использовать отдельные элементы для черновой и чистовой обработки – это упрощает процесс и повышает качество профильной поверхности резьбовых витков.

Рис. 7 Клуппы трубные

Применение клуппа

Клупп является ручным резьбонарезным инструментом, современной модификацией плашки и работает по одинаковому с ней принципу. Его основные отличия от плашки:

  • направляющая цилиндрическая часть с ребрами;
  • возможность установки в специальную трещотку с прочной удобной ручкой;
  • длинные резцы, с неполным сечением с краю и постепенно переходящие в основной профиль, поэтому резьба режется постепенно, что упрощает и облегчает проведение работ;
  • возможность замены изношенных резцов в головке на новые;
  • проблемы при нарезании короткой резьбы из-за неполной прорезки поверхности в конечной части. В этом случае дополнительно используют плашку или обрезают клупп до зубцов с полным профилем.

Проведение работ клуппом при нарезании аналогично действиям с плашкой, его можно проворачивать электроинструментом, трещоткой с ручкой или разводным газовым ключом, зажимая ребра цилиндрической направляющей части.

Рис. 8 Трубные электрические резьбонарезные клуппы

Блок: 4/7 | Кол-во символов: 3802
Источник: https://montagtrub.ru/rezbonareznoy-instrument-dlya-trub-raznovidnosti/

Выводы и полезное видео по теме

Все нюансы нарезки трубной резьбы одним видео:

Знания о создании, эксплуатации, обслуживании резьбовых соединений на трубах всегда актуальны для каждого человека, кто занимается хозяйством, сантехникой, прочими инженерными коммуникациями.

Без этой информации невозможно качественно производить ремонт, модернизировать системы трубопроводов, просто поддерживать работу бытовых хозяйственных систем.

Есть, что дополнить, или возникли вопросы по нарезке резьбы на трубах? Пожалуйста, оставляйте к публикации, предлагайте свои способы и эффективные инструменты для создания резьбы. Форма для связи находится в нижнем блоке.

Блок: 5/5 | Кол-во символов: 648
Источник: https://sovet-ingenera.com/santeh/trubodel/kak-narezat-rezbu-na-trube.html

Особенность нарезания резьбы на трубах


В трубной нарезке резьбы используются 3 вида: на токарном станке, с помощью плашки или трубного клуппа. На практике чаще всего встречается резьба треугольного типа:

  • • дюймовая, с измерительными расчетами в дюймах. Резьба отличается высокими показателями прочности из-за большого шага и крупного профиля. Используется для водопроводных труб;
  • • метрическая, измеряется в миллиметрах, используется для крепежных элементов труб.

Клупп – инструмент ограниченного функционального назначения, используется только для нарезания резьбы на трубах.

На токарных станках процесс построен следующим образом: труба фиксируется в шпинделе, затем отрезным резаком устраняется все лишнее, выбирается соответствующий шаг и наносится резьба.

Блок: 5/6 | Кол-во символов: 777
Источник: https://p-z-o.ru/metalloobrabotka/narezka-rezby/narezka-rezby

Работа с трубами большого диаметра

На металлических трубах с большим диаметром нарезка резьбы проводится с помощью плашки или клуппа. Устройство представляет собой металлическую болванку с резцами различного размера на внутренней части, по сути это та же самая плашка только усовершенствованная. Клупп оснащен рукоятью и трещеткой, для осуществления холостого обратного хода. Металлическая труба помещается в клупп с заранее подобранным диаметром гребенкой. После того как труба надежно зафиксирована приводится в действие рукоятка. По мере продвижения клуппа по трубе наносится резьба на внешней части.

Блок: 6/6 | Кол-во символов: 627
Источник: https://p-z-o.ru/metalloobrabotka/narezka-rezby/narezka-rezby
